Transformateur de courant passif Série IN-I

Transformateur de courant pulsé

REO Passiver Stromwandler Baureihe IN-I


Fiche technique

Toutes les données et configurations peuvent être trouvées dans notre fiche produit.

Transformateur de courant passif Série IN-I

Transformateur de courant pulsé

Description

En raison des matériaux sélectionnés, les transformateurs de courant pulsé REO de la série IN-I surveillent le courant avec une grande précision et avec le rapport de transformation adapté, ce qui les rend particulièrement appropriés pour les mesures de puissance, la surveillance et l’analyse du courant, et pour une utilisation dans les onduleurs solaires. Ils sont idéaux pour une utilisation dans les filtres actifs, car ils peuvent être conçus pour mesurer les surtensions de courant.

Le courant primaire est mesuré dans un conducteur qui traverse le noyau toroïdal fermé. Le champ magnétique généré par le passage du courant dans le conducteur est détecté par le noyau toroïdal qui, en fonction du rapport de transformation de l’enroulement secondaire, génère un courant plus faible pour la mesure. De cette manière, un courant fort à mesurer est réduit à un courant sensiblement plus faible. En outre, il est isolé du circuit primaire par une isolation électrique sûre.

Avantages

  • Entièrement encapsulé
  • Boîtier en fonte renforcé de fibres de verre
  • Mesures de courant de haute précision Cl 0,2
  • Mesure de courant pulsé
  • (8/20 μs impulsion de courant de choc)
  • Noyau à faibles pertes (pertes dans le noyau <10 W/kg à 20 kHz/200 mT)
  • Boîtier en matériau conforme à la norme UL-V0 avec insert fileté

Applications types

Métrologie et techniques d’essai

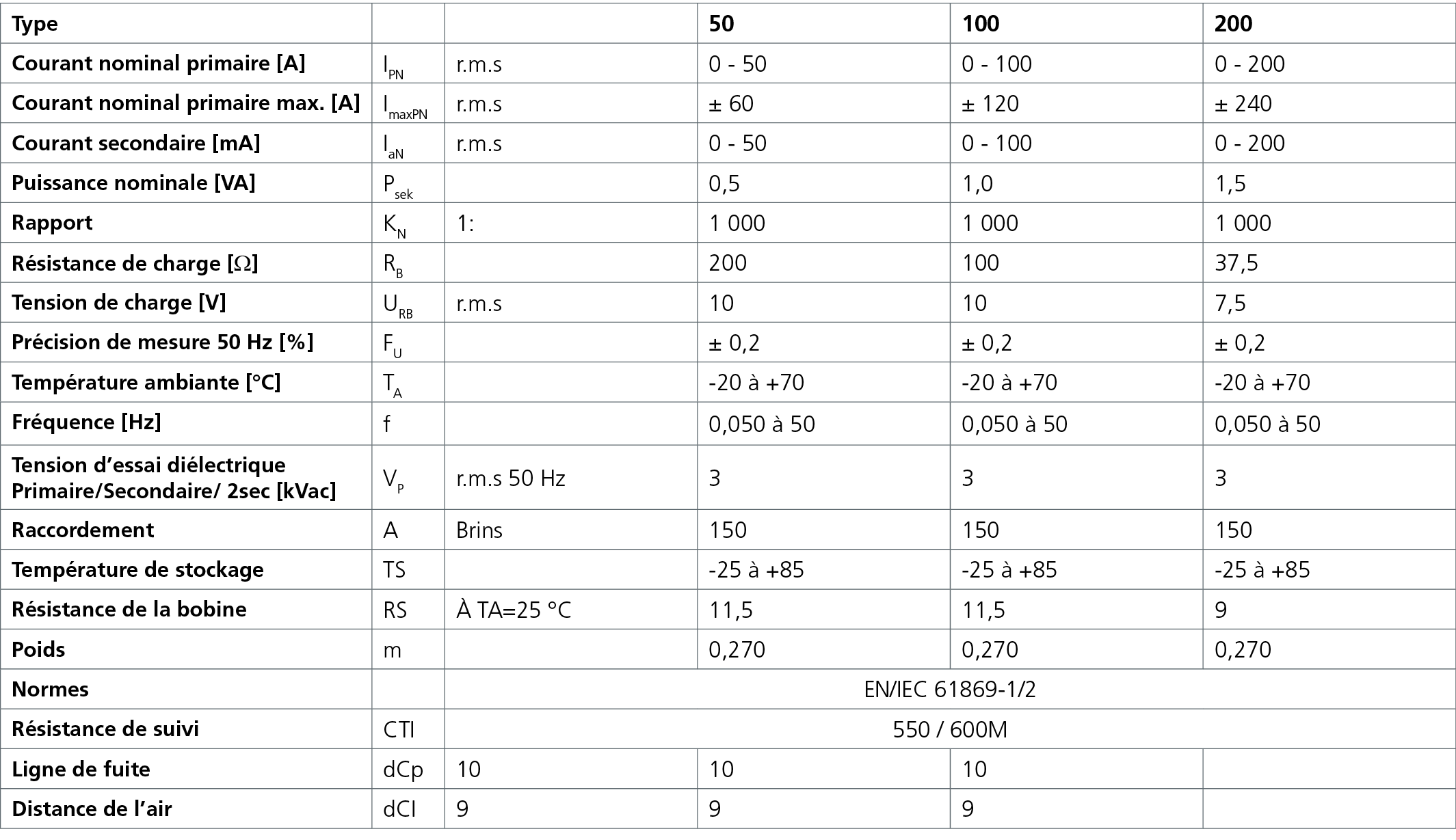

Spécifications techniques
