1 PHASEN LEISTUNGSSTELLER REOTRON EW 509
Thyristor-Leistungssteller
Beschreibung
REOTRON EW 509 ist eine einphasige Thyristorsteuerung für Ströme bis 15 A. Die Steuerelektronik ist netzpotentialfrei. Die Leistungssteuerung erfolgt über Thyristoren im Phasenanschnittbetrieb. Die Sollwertvorgabe kann über ein Stellpotentiometer, eine Steuerspannung 0…+ 10 V, DC oder über einen Steuerstrom 0(4)…20 mA erfolgen.
Die Anpassung des nutzbaren Sollwertbereichs kann durch die internen Trimmpotentiometer Umin/Umax erreicht werden. Ein Freigabeeingang ermöglicht ein übergeordnetes Einschalten des Gerätes. Netzschwankungen werden über eine interne Regelstufe kompensiert. Die Befestigung erfolgt auf einer DIN EN 50022-35 Schiene.
Vorteile
- Netzspannungskompensation
- Sollwert über Potentiometer 0…+10 V, 0(4)…20 mA
- Freigabeeingang 24 V, DC oder Kontakt
- Montage auf 35 mm DIN-Schiene

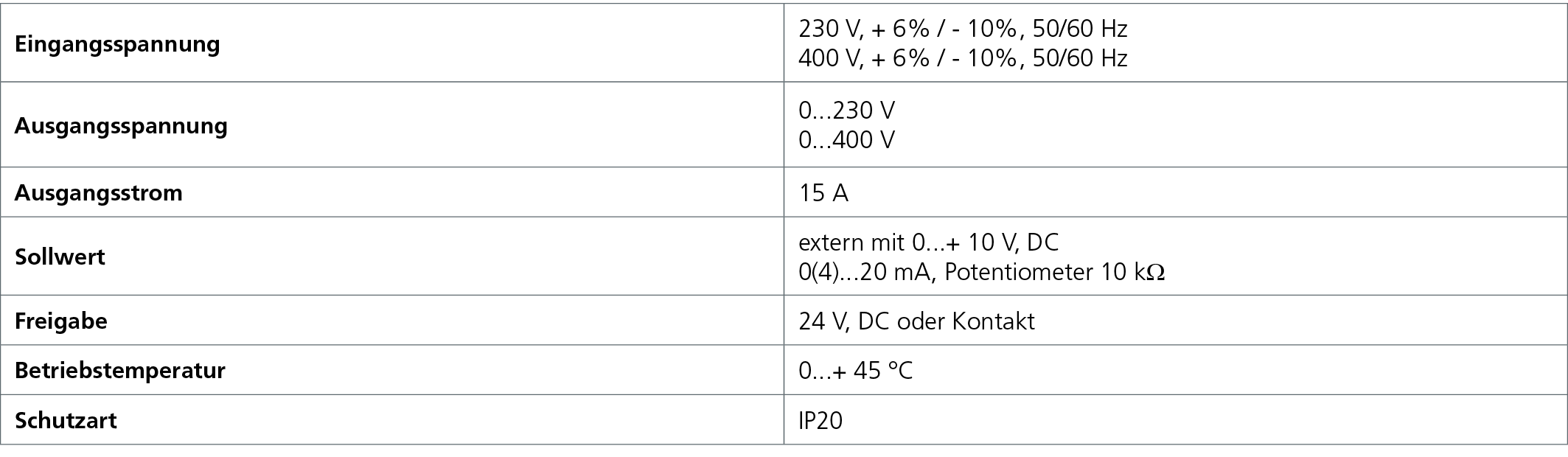

Technische Daten
- Eingangsspannung : 230 / 400 V + 6% / – 10%
- Ausgangsspannung : 0…Ue V
- Ausgangsstrom : 15 A
- Eingangsspannung umschaltbar : Eingangsspannung umschaltbar [V] V

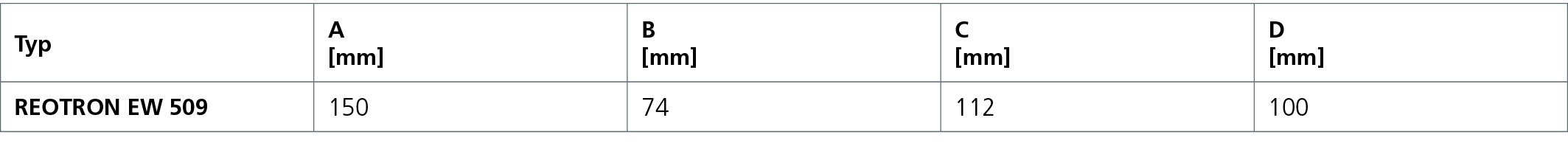

Abmessungen in mm
