DC-SPANNUNGSQUELLE REOLAB 420, 520

REO-DC-Hochspannungsversorgung

REO Spannungsversorgung REOLAB 420 / 520

完整的目录

下载我们丰富的产品目录,发现更多REO产品

Datenblatt

Alle Daten und Konfigurationen finden sie in unserem Produktdatenblatt.

DC-SPANNUNGSQUELLE REOLAB 420, 520

REO-DC-Hochspannungsversorgung

Beschreibung

Die Dreiphasen DC-Hochspannungsversorgung eignet sich für die Entwicklung und Prüfung von Frequenzumrichtern für die Bahntechnik. Diese befinden sich in Entwicklungslaboren und Prüffeldern, Prüfinstituten, Schulen und Universitäten. Wegen der hohen DC-Ausgangsspannung wurden entsprechende Sicherheitsmaßnahmen getroffen, wie z.B.:

  • Not-Aus-Kreis mit externen Ein- und Ausgängen als zweipolige potentialfreie Kontakte für Not-Aus- und Sicherheitskreise
  • Warnleuchten und zusätzliche Anschlussmöglichkeiten für externe Warnleuchten
  • Entladeschaltung für den Zwischenkreiskondensator
  • Erdungstrenner mit Druckluftantrieb zum Kurzschließen und Erden des DC-Ausgangs

Durch den Druckluftantrieb wird der DC-Ausgang auch bei Netzspannungsausfall kurzgeschlossen und geerdet.

Dreiphasen DC-Hochspannungsversorgungen mit getrennter Wicklung, Motorantrieb und elektronischer Spannungsregelung der Ausgangsspannung auf ca. 1,0 %, mit kurzschlussfestem DC-Ausgang

Vorteile

  • kompakter und modularer Aufbau (somit einfache Erweiterung möglich)
  • Steuerung über PowerFormer
  • Gefährdungsbeurteilung nach der Maschinenrichtlinie möglich
  • besonderer Sicherheitsschaltkreis
  • keine EMV-Probleme

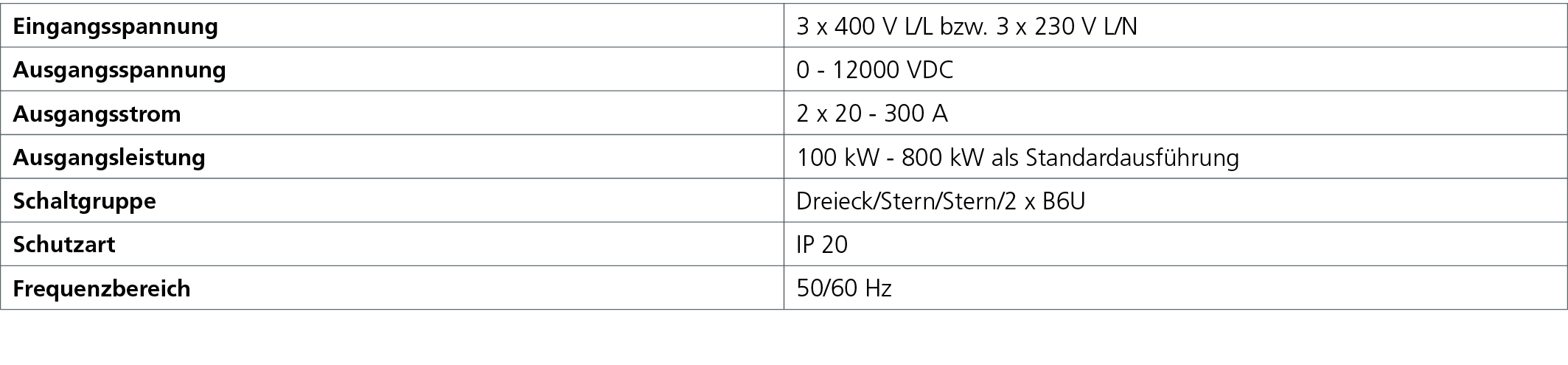

Technische Daten*

REOLAB 420

REOLAB 520

Die REOLAB 520 Versorgungen verfügen über die gleiche Ausstattung wie die REOLAB 420 DC-Versorgungen, jedoch mit zusätzlichem separat geregelten DC-Ausgang von 0 – 150 VDC, 30 AC oder 50 ADC für die Steuerspannung der Leistungshalbleiter. Auf Wunsch auch mit eingebauter USV, damit die Leistungshalbleiter auch bei Netzausfall noch für einen bestimmten Zeitraum Steuerspannung bekommen.

*Selbstverständlich können andere Spannungen und Leistungen auch nach Rücksprache angeboten werden.
Darüber hinaus sind unterschiedliche Bedienmöglichkeiten/Bedienkonzepte und Industrie-Schnittstellen möglich.
