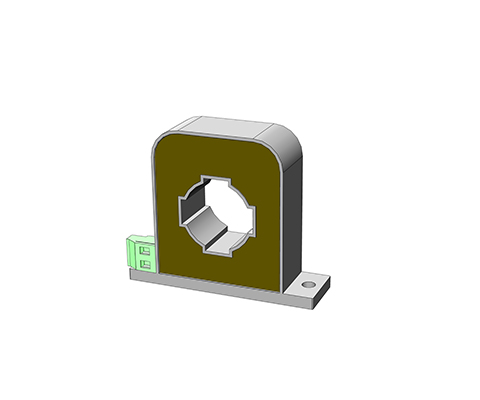

Pasif Akım trafoları Seri IN-D

Pasif Akım Transformatörleri

REO Passiver Stromwandler Baureihe IN-D


Pasif Akım trafoları Seri IN-D

Pasif Akım Transformatörleri

Tanım

Bir diferansiyel akım transformatörü, tek fazlı veya üç fazlı besleme kablolarında veya ayrı hatlarda diferansiyel akımın ölçülmesine izin verir. Akım taşıyan her iki iletken (dışa doğru iletken ve geri dönüş iletkeni) akım trafosunun akım açıklığından geçirilir.

Akım ölçümü, iki iletkenin karşılaştırılmasıyla gerçekleştirilir. Oluşan herhangi bir fark, diferansiyel akım transformatörünün çıktısında gösterilir Oldukça geçirgen maddelerin kullanımı, tipik olarak, yukarı yönlü 10 mA

akım sapmasına müsade eder Geniş açıklık, topraklama iletkeni haricindeki, besleme hatlarının doğrudan geçmesine izin verir. Yüksek akım hassasiyeti, ölçümün birden fazla aşamada yapılabilmesini sağlar

  • 1. Aşama: Arıza bildirimi
  • 2. aşama: Alarm
  • 3. aşama Kapatma

Avantajlar

  • 25’Ten 400 hz’ye kadar ölçüm aralığı
  • Nanokristalin çekirdek
  • Diferansiyel akımın ölçüm transformatörü
  • UL onaylı yüksek kaliteli yalıtım malzemeleri (örneğin UL94-V0)
  • Elektriksel olarak izole edilmiş birincil ve ikincil devreler
  • Sağlam gövde tasarımları (yatay / dikey montaj için)
  • Değişken bağlantılar
  • Çeşitli geçme aralıklarına sahip çok çeşitli yuvalar
  • 2-50 A arası artık akım aralığı

Tipik uygulama alanları

Sanayi, Yenilenebilir enerji kaynakları, Metroloji ve test teknikleri Enerji, otomasyon ve bina teknolojisi

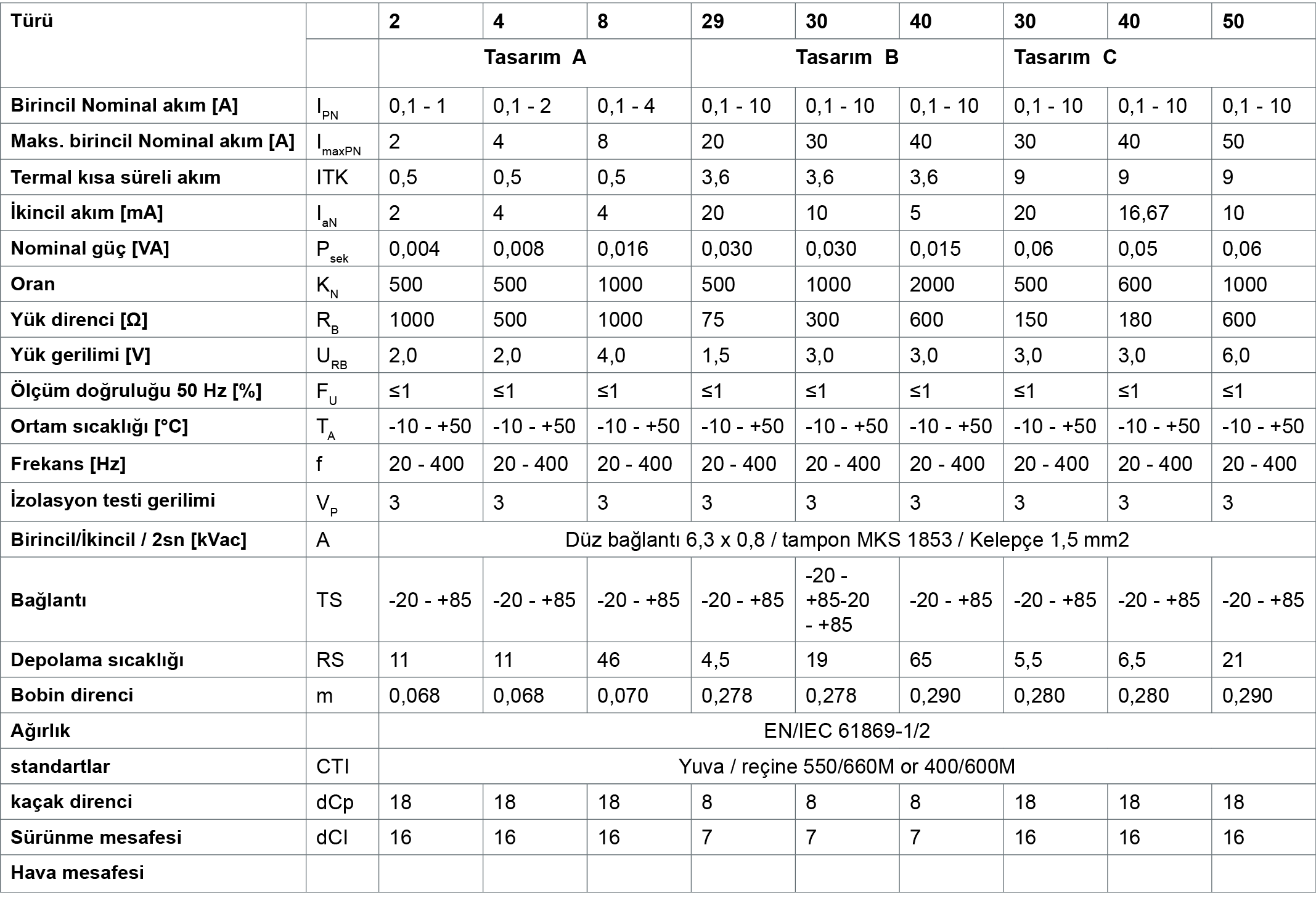

Teknik Bilgiler

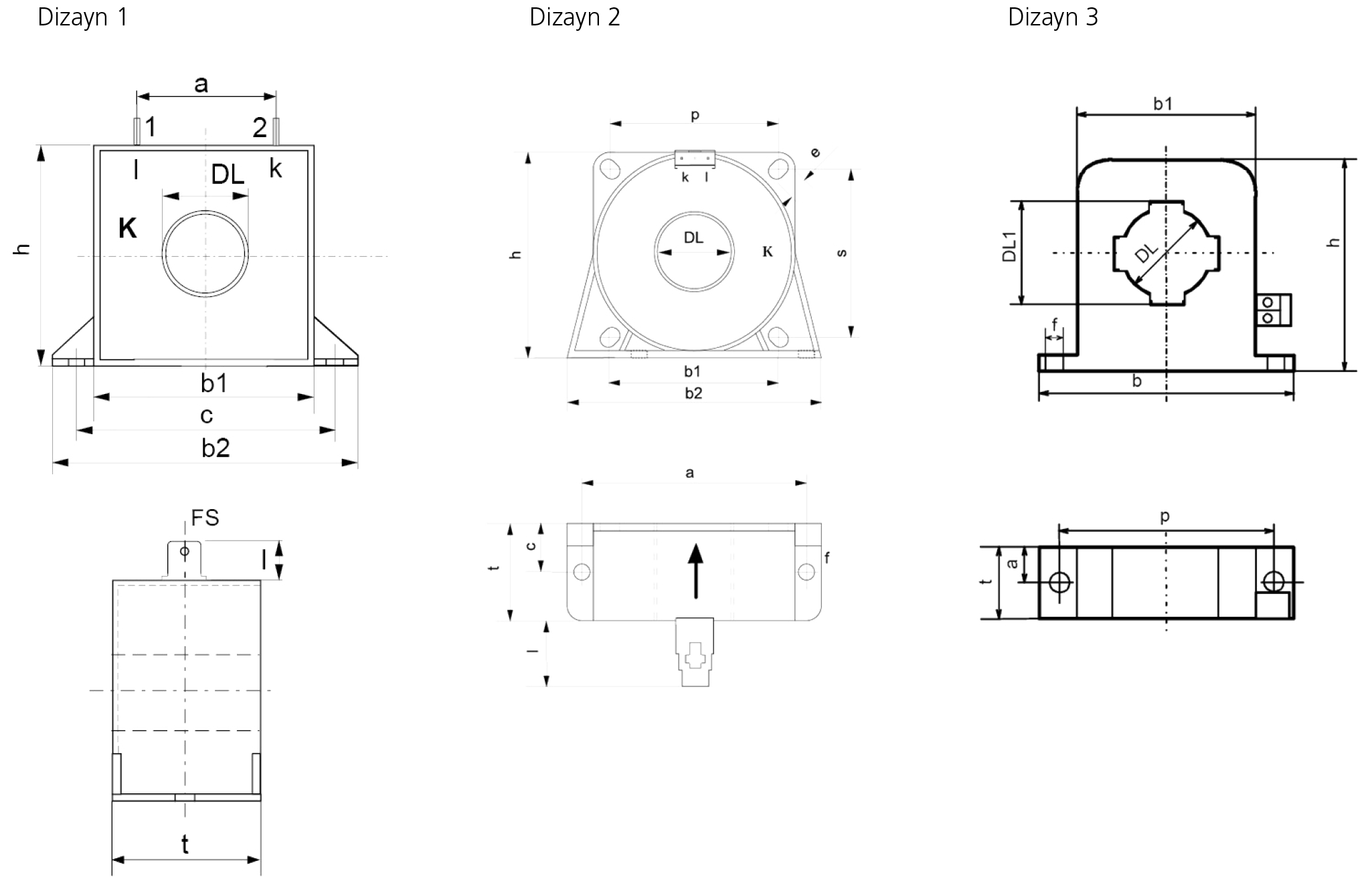

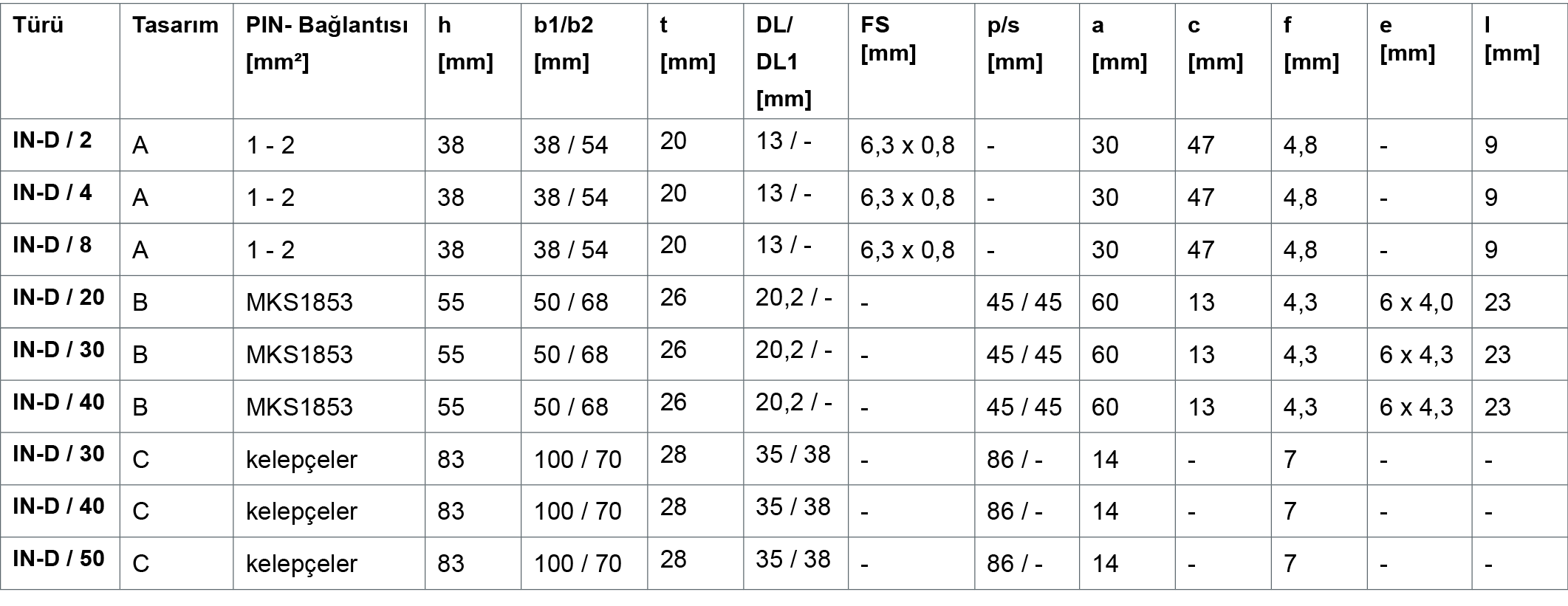

Mm olarak boyutlar
