NTT UI114-50 Gerilim azaltan dönüştürücü bobin
Demir çekirdekli REO TSS bobini
完整的目录
下载我们丰富的产品目录，发现更多REO产品
NTT UI114-50 Gerilim azaltan dönüştürücü bobin
Demir çekirdekli REO TSS bobini
Tanım
Güç kaynaklarında ve güç elektroniğinde pasif bir endüktif bileşen olarak, gerilim azaltan dönüştürücü bobin, istenmeyen frekansları azaltmak veya enerji tasarrufu ve depolama için kullanılır.
Gerilim azaltan dönüştürücü bobin terim olarak; bobini, hava soğutmayı, montajı ve bağlantıları içeren eksiksiz ve kullanımı hazır birimi belirtir. Bobinlerin, uygulama gereksinimine bağlı olarak isteğe bağlı seçime olanak tanıyan farklı çekirdekleri mevcuttur. Demir bazlı çekirdeklere ek olarak; toroidal çekirdekler, şerit sarmalı çekirdekler veya özel çözümler olarak sunulan amorf alaşım çekirdekli bobinler giderek yaygınlaşıyor.
Amorf malzemelerin kullanımı, yüksek doygunluk akı yoğunluğunun (1.56 T) ve yüksek geçirgenliğin olağanüstü bir kombinasyonunu sunar. Yüksek sıcaklık sınıfına ek olarak, amorf alaşımın diğer özellikleri arasında düşük histerezis ve girdap akımı kayıpları, orta frekans aralığına uygunluk (<20 kHz) ve 500 kVA’ya kadar yüksek güçlerde kullanım yer alır.
Avantajlar
- Tanecik odaklı saca kıyasla daha düşük kayıplar
- KHz biriminde kullanılabilir
- Daha küçük bileşenlerle eşit veya daha yüksek güç aralıkları
- Önemli ölçüde azaltılmış ağırlık
- Yüksek akı yoğunlukları
- Sıcaklık sınıfı H’ye (180 ° C) kadar kullanılabilir
- IP 65’e kadar koruma sınıfı

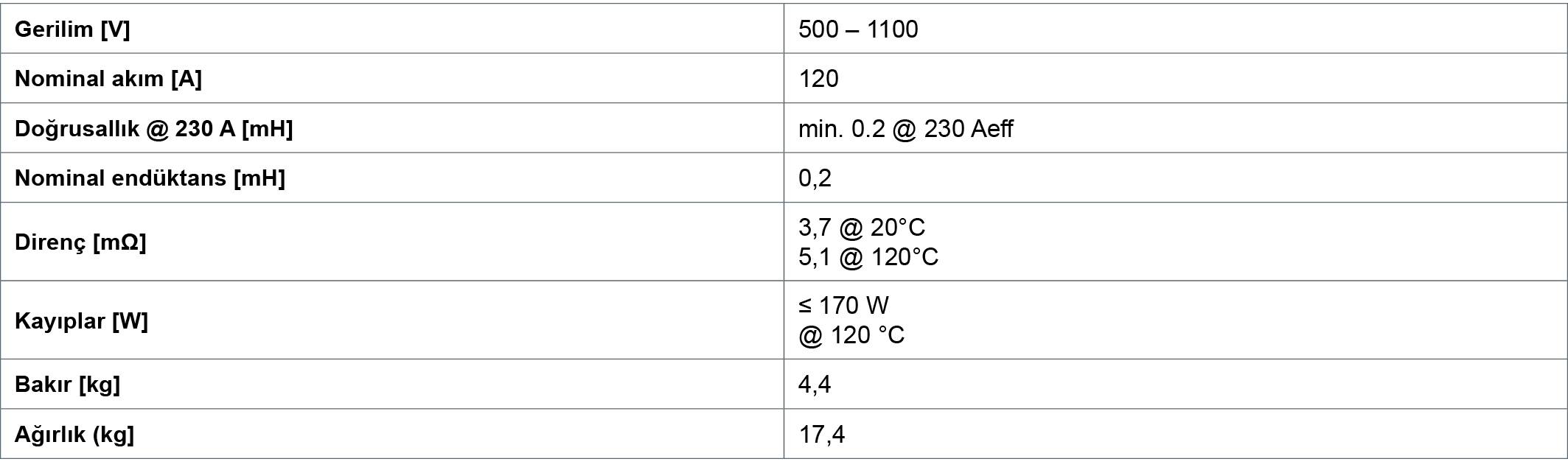

Teknik Özellikler
- Bobin tipi: Demir çekirdekli yukarı / gerilim azaltan dönüştürücü bobini
- Sistemin gerilimi: 500 – 1100 V
- Maks. İzin verilen maksimum tolerans değerleri (% -10 / % +10 )
- Doğrusallık: min. Doğrusallık: 230 Aeff’te min. 0,2 MH
- Sürekli / birleştirilmiş harmonik akımlar 19 kHz’de 60 Ass
- Yalıtım sınıfı: H
- Soğutma AF
- Koruma sınıfı IP65/ 66
- Yalıtım için anma gerilimi: 1200 Vdc
- Test gerilimi 3.5 kV (50 Hz, 60 s)
