NPT 892 Test bobini
Tek fazlı DC test bobini
Tanım
Anahtarlar, onay aşamasında birçok farklı testten geçmelidir. Bu testlerden bazıları, farklı yük koşullarında anahtarlama davranışı içerir, anahtar nominal yükte, aşırı yükte ve birçok cos?’ değerinde test edilir. Sürekli yüke ek olarak, açma ve kapatma işlemleri de test edilir. Ek olarak, anahtar, açma ve kapatma prosedürlerinde kontrol edilecektir. Bu testler sırasında parametreler her zaman aynı olmalıdır.
Geçmişte, indüktif yükler olarak doyuma ulaşmadıkları için hava bobinleri kullanılırdı. Hava bobinleri daha geniş olduğundan, benzer manyetik enerjiye sahip çekirdek bobinlere göre daha güçlü kaçak alanına sahiptir. İlgili cos? – Değeri ayarla, Daha sonra uygun şekilde uyarlanmış dirençlerin bağlanması gerekiyordu. Gerekli tüm test noktalarının karşılanması için birçok farklı endüktif ve omik yükün mevcut olması gerekiyordu.
Avantajlar
- Uyarlanmış doğrusallık sayesinde çalışma alanında doygunluğa ulaşmaz
- Birden fazla ara uca sahiptir, çok fazla bobine ihtiyaç duymaz
- Dirençli yükleri azaltan, ayarlanmış sarma direnci
- Sürekli yük ve kısa süreli maruziyet için tasarlanmıştır
- Optimize ağırlık ve boyutlar, maliyetleri azaltır.
- 1000V’a kadar standart yüksek gerilim

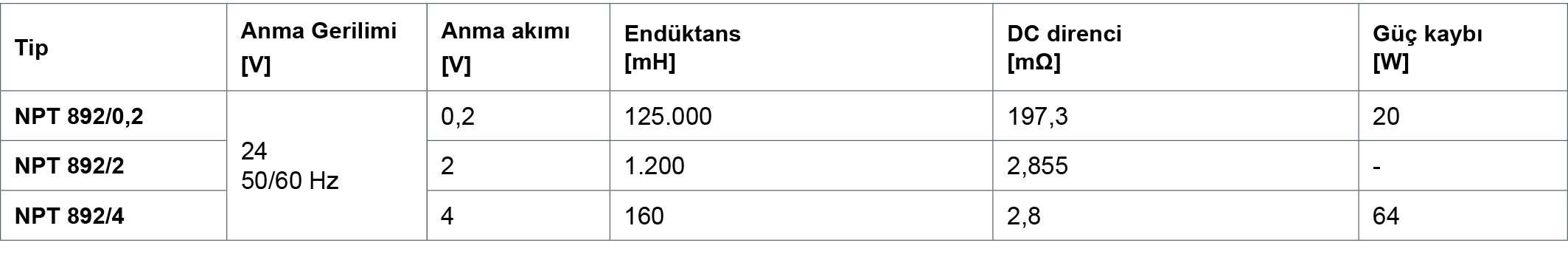

Teknik Özellikler
- Yalıtım sınıfı: 40° C’de F
- İklim kategorisi: 25/085/21 DIN IEC 68 Bölüm 1
- Maks. Maks. Sarma sıcaklığı: 140° C
- Koruma sınıfı: IP00
- Nominal Gerilim: 24 V
- Anma akımı 0,2 – 4 A
- Endüksiyon 160 – 125000 mH

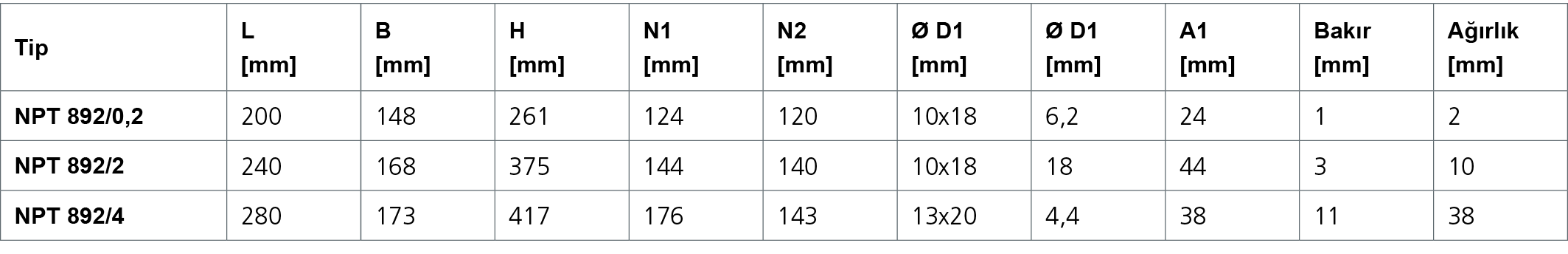

Mm olarak boyutlar
