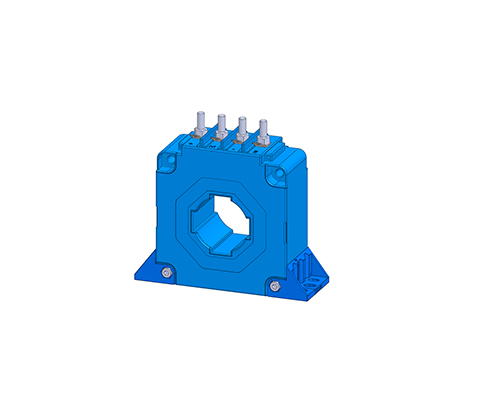

Etkin Akım transformatörleri WKO-2C-B Serisi

Demiryolu mühendisliği için çift çekirdek teknolojisine sahip kapalı çevrim akım trafoları

REO Aktiver Stromwandler WKO-2CB


Datenblatt

Alle Daten und Konfigurationen finden sie in unserem Produktdatenblatt.

Etkin Akım transformatörleri WKO-2C-B Serisi

Demiryolu mühendisliği için çift çekirdek teknolojisine sahip kapalı çevrim akım trafoları

Tanım

Hall etkisi elemanlarına ve çift çekirdek teknolojisine sahip akım dönüştürücü WKO-2C-B’de, 150 kHz’e kadar genişletilmiş bir frekans ve doğru bir faz tepkisi bulunmaktadır.
WKO-2C-B, tüm frekans aralığında% 0,3’ten daha iyi bir akım ölçüm doğruluğunu garanti eder: 150 kHz DC.

Tamamen yeniden tasarlanan elektronik devreler, yeni C / L akım dönüştürücüsünün daha iyi sapma dengelemesine ve -40 ° C ila 85 ° C arasında genişletilmiş bir sıcaklık aralığına sahip olmasını sağlar.

Modüler tasarım

Akım trafosu, çeşitli montaj seçeneklerine izin veren modüler bir tasarıma sahiptir. Uygun maliyetli temel model, vidalı terminallere sahip bir mahfazadan, kablo burcundan ve sabitleme deliklerinden oluşur. Opsiyonel olarak, değiştirici, baralar için montaj kiti, molex konektörler ve yatay veya dikey montaj için ayaklar ile birlikte sağlanır.

Uygunluk:

  • EN 50178:1997
  • UL 94-V0
  • EN 50178
  • EN 50155:2007
  • IEC 61373:2010

Avantajlar

  • Gerekli demiryolu mühendisliği güvenlik standartlarını yerine getirir: EN 50178, EN 50155: 2007 ve IEC 61373: 2010
  • IEC 61373: 2010’a göre şok ve titreşim testi yapılmıştır
  • % 0.3 Yüksek akım ölçüm hassasiyeti
  • Evrensel montaj seçenekleri sağlayan modüler montaj plakaları
  • Dış manyetik alanlara karşı daha düşük hassasiyet
  • ± 750A akım çıkışına kadar çift yönlü ve yalıtılmış akım ölçümü
  • Akım çıkışı
  • REO çift çekirdek teknolojisi
  • Tüm malzemeler UL listesindeki

Teknik Özellikler

  • % 0.3 Yüksek akım ölçüm hassasiyeti
  • Ortam sıcaklığı: -40°C … +85°C
  • Depolama sıcaklığı: -40°C … +90°C
  • Birincil nominal akım: 300 – 2000 A
  • Ölçüm aralığı: 0…4000 A
  • Frekans aralığı: 150000 Hz

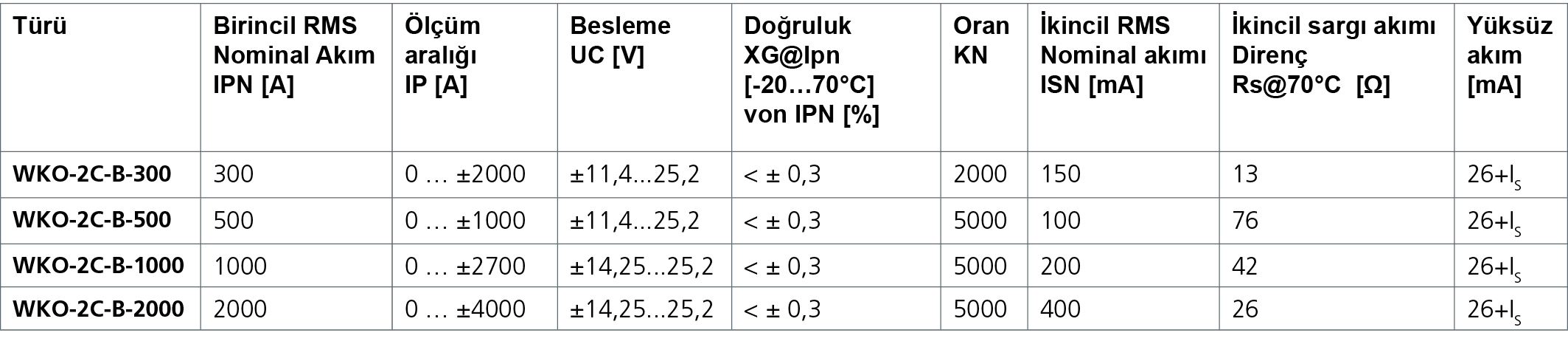

Elektriksel veri

Doğruluk ve dinamik veri

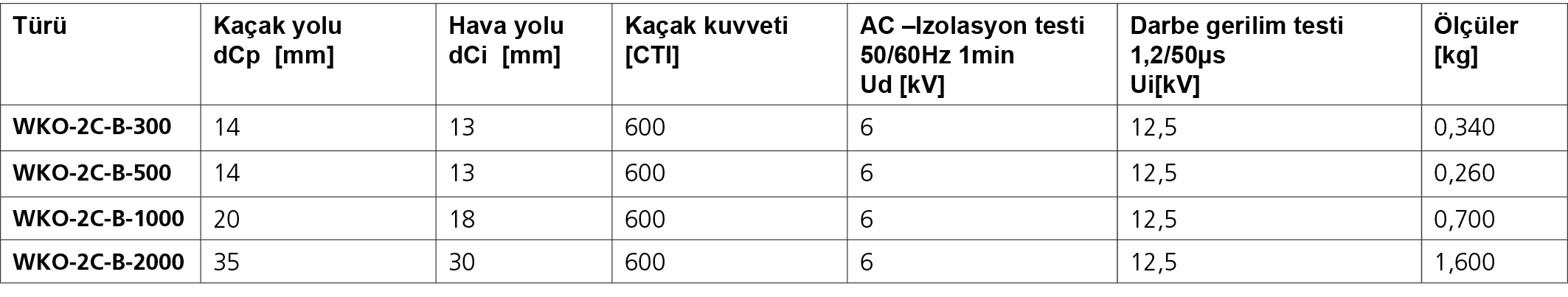

İzolasyon verileri

Mekanik Bilgiler
