Oberwellenfilter CNW 897
Dreiphasen-Harmonic-Filter (400 V 50/60 Hz)
Beschreibung
Das Filter ist für die Reduzierung des THD (Total Harmonic Distortion) bei B12-Gleichrichtern dimensioniert. Die Ober-wellenströme werden so stark unterdrückt, so dass ein THD von kleiner als 5% erreicht wird (z.B. in USV-Anlagen). Die typischen Werte der Total Harmonic Distortion bei B12-Gleichrichtern und Verwendung von Transformatoren liegen zwischen 12 und 13%. Das entspricht den Normen EN 61000-3-4 und EN 61000-3-12.Sind schärfere Bedingungen für das Netz definiert, müssen zusätzlich zum Transformator REO-Harmonic-Filter vom Typ CNW 897 eingesetzt werden. Diese sind in zwei Varianten erhältlich:
- THD < 5%
- THD < 10 %
Die IP00 Version ist speziell für die Schaltschrankmontage geeignet und kann hier platzsparend montiert werden. Der CNW 897 hilft zur Einhaltung der internationalen Power-Quality Normen IEEE 519 oder EN 61000-3.
Vorteile
- Senkung des THDI-Wertes ≤ 5%
- geringer Spannungsabfall
- Steigerung der Netzstabilität
- Reduzierung des Eingangsstroms bis zu 30%
- für Schaltschrankeinbau geeignet
- einfache Integration in bestehende Systeme
- höhere Zuverlässigkeit von elektrischen Anlagen

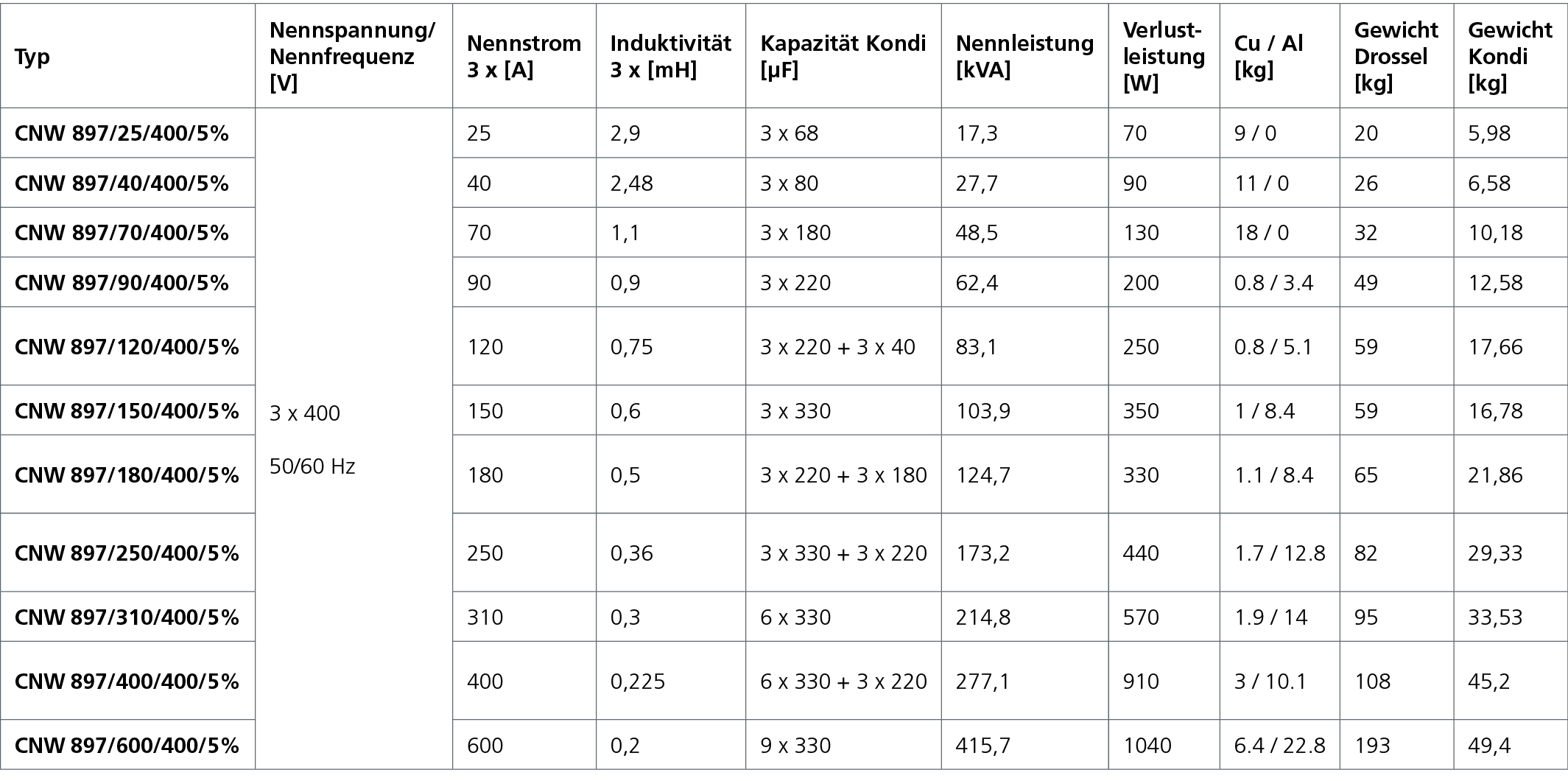

Technische Daten
- Gemäß: EN 60289 / EN 61558
- Prüfspannung: L-L 2500 V, DC 1 min; L-PE 2500 V, DC 1 min
- Isolierstoffklasse: T40/F
- Klimakategorie: DIN IEC 60068-1
- Schutzart: IP 00 (auch als IP20-Version verfügbar)
- Nennspannung: 400V / 50 Hz
- Normen: IEEE 519, EN 61000-3-12, EN 61000-3-2, IEC 61000-3-4
