Inductances de liaison CC N CNW 892

Inductance de liaison CC (2 lignes)

Description

Réduction du bruit d’alimentation – réduisez vos dépenses énergétiques.
L’inductance de liaison CC est utilisée pour lisser le courant de liaison CC et pour réduire les harmoniques du réseau dans les onduleurs à source de tension.
Les combinaisons typiques de redresseurs et de condensateurs sollicitent considérablement le réseau d’alimentation. Pour des raisons fonctionnelles, la consommation de courant de l’alimentation ou de l’onduleur n’est pas sinusoïdale mais pulsée lorsque la tension est maximale. Les inductances de liaison CC réduisent les harmoniques et soulagent le réseau d’alimentation de la même manière que l’inductance réseau. En outre, l’inductance de liaison CC atténue les pics de courant de charge des condensateurs de la liaison CC. L’utilisation d’une inductance de liaison CC permet de réduire la puissance réactive harmonique du réseau d’alimentation.
Amélioration de l’efficacité d’un convertisseur (correction du facteur de puissance). Les courants de démarrage et les pics de courant sont atténués jusqu’à 70 %. Les inductances réseau permettent de se conformer aux normes internationales de qualité de l’énergie IEEE 519 ou EN 61000-3-2.

Avantages

  • Réduction des harmoniques

Atténuation des variations brusques de courant jusqu’à 70 %
Conception compacte
Avantages par rapport à l’inductance réseau :
Taille plus petite
Coût plus faible des matériaux / prix plus bas
Perte de puissance plus faible
Possibilité de production selon le système d’isolation UL
E251513 possible

Applications types

Systèmes d’entraînement des moteurs :
Ingénierie mécanique, Ascenseurs/escaliers mécaniques,
conduites, technique de convoyage, ventilation et climatisation, robotique, technique d’automatisation, alimentation électrique, éoliennes

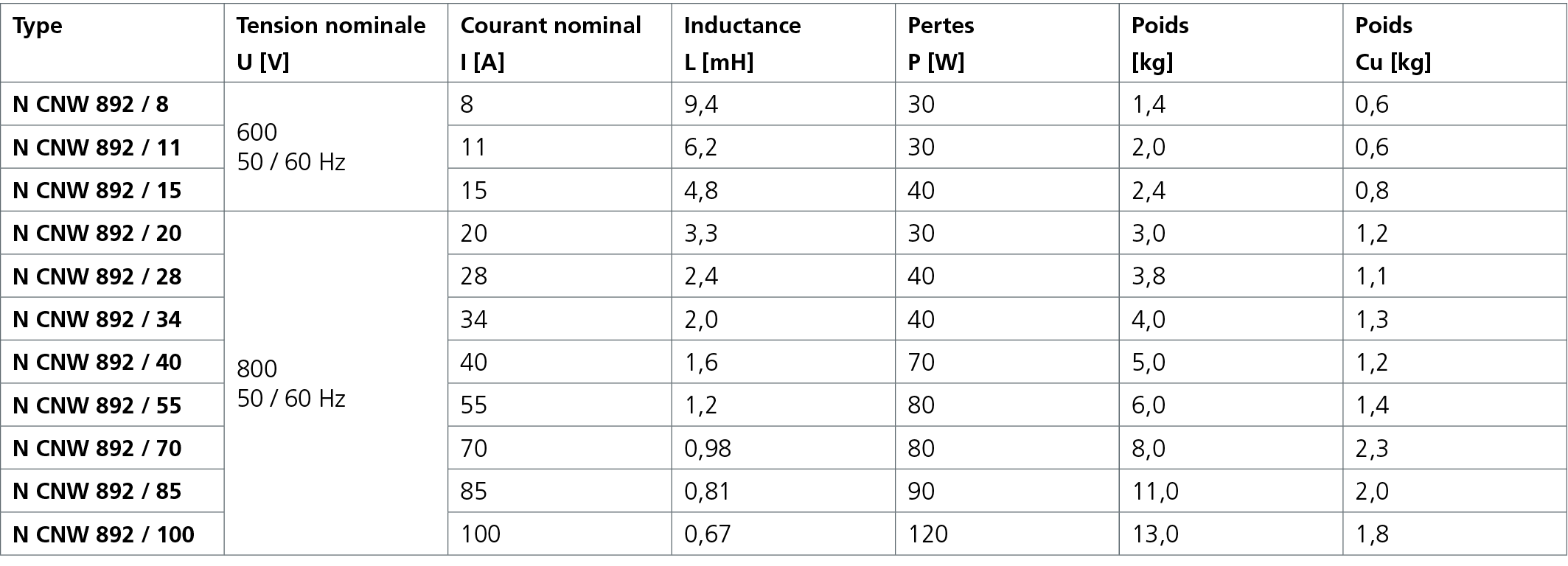

Spécifications techniques

  • Tension nominale : U ≤ 800 V
  • Conformément à : EN 60289 / EN 61558
  • Tension de test : L-PE 4 000 V, CA/50 Hz, 60 s
  • Classe d’isolation : T40/F
  • Indice de protection : IP00
  • Catégorie climatique : DIN CEI 60068-1
  • Surcharge : 1,5 x INenn 1 min/h
  • Conception : monté sur pied

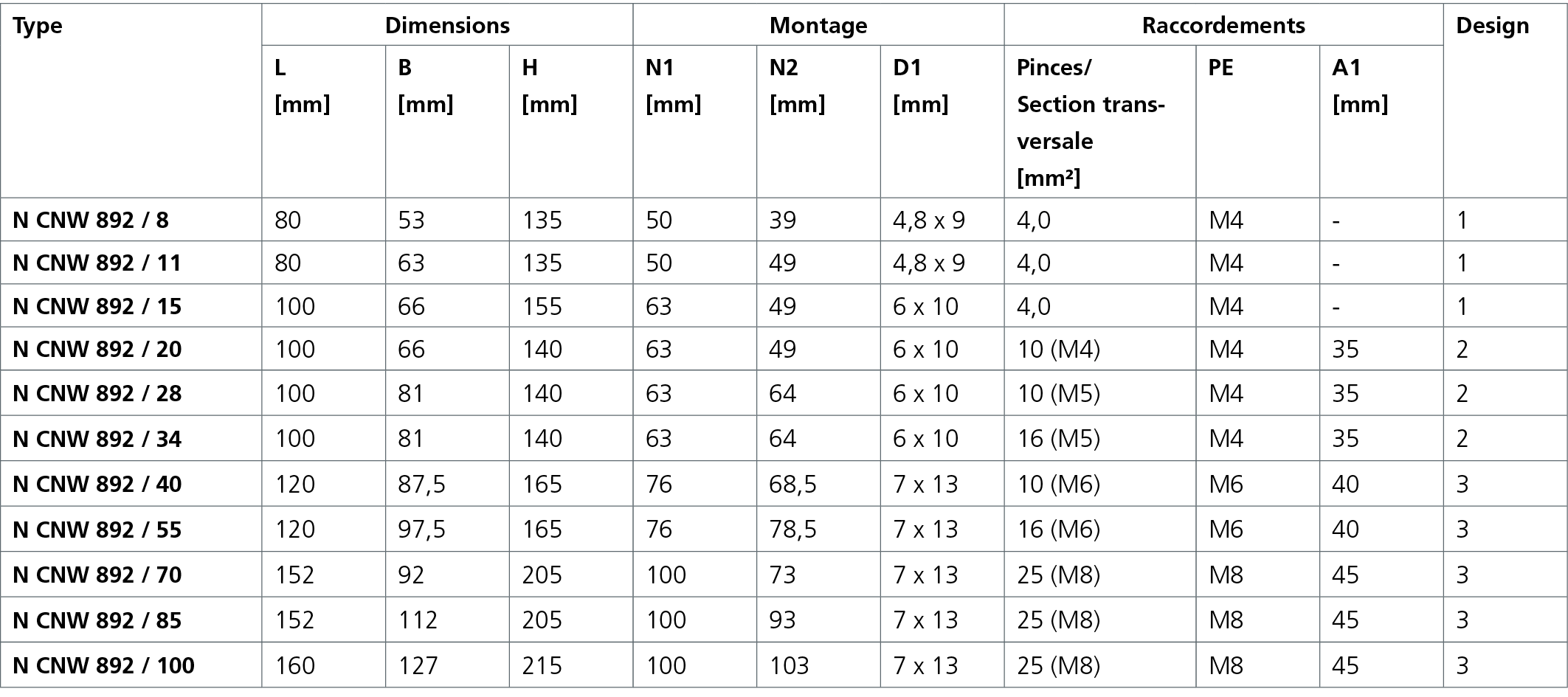

Dimensions en mm
