Les combinaisons typiques de redresseurs et de condensateurs sollicitent considérablement le réseau d’alimentation.

Pour des raisons fonctionnelles, la consommation de courant de l’alimentation ou de l’onduleur n’est pas sinusoïdale mais pulsée lorsque la tension est maximale.
Les inductances de liaison CC réduisent les harmoniques et soulagent le réseau d’alimentation de la même manière que l’inductance réseau. En outre, l’inductance de liaison CC atténue les pics de courant de charge des condensateurs de la liaison CC. L’utilisation d’une inductance de liaison CC permet de réduire la puissance réactive harmonique du réseau d’alimentation.

Amélioration de l’efficacité d’un convertisseur (correction du facteur de puissance). Les courants de démarrage et les pics de courant sont atténués jusqu’à 70 %. Les inductances réseau permettent de se conformer aux normes internationales de qualité de l’énergie IEEE 519 ou EN 61000-3-2.

Systèmes d’entraînement des moteurs :
génie mécanique, ascenseurs / escaliers mécaniques, conduites, technique de convoyage, ventilation et climatisation, robotique, technique d’automatisation,
alimentation électrique et éoliennes

• Réduction des ondes harmoniques
• Atténuation des pics de courant jusqu’à 70 %
• Conception compacte
• Avantages par rapport au réacteur en ligne :
  • taille plus petite
  • coût plus faible des matériaux / prix plus bas
  • dissipation réduite de la chaleur
• Possibilité de production selon le système d’isolation UL E251513

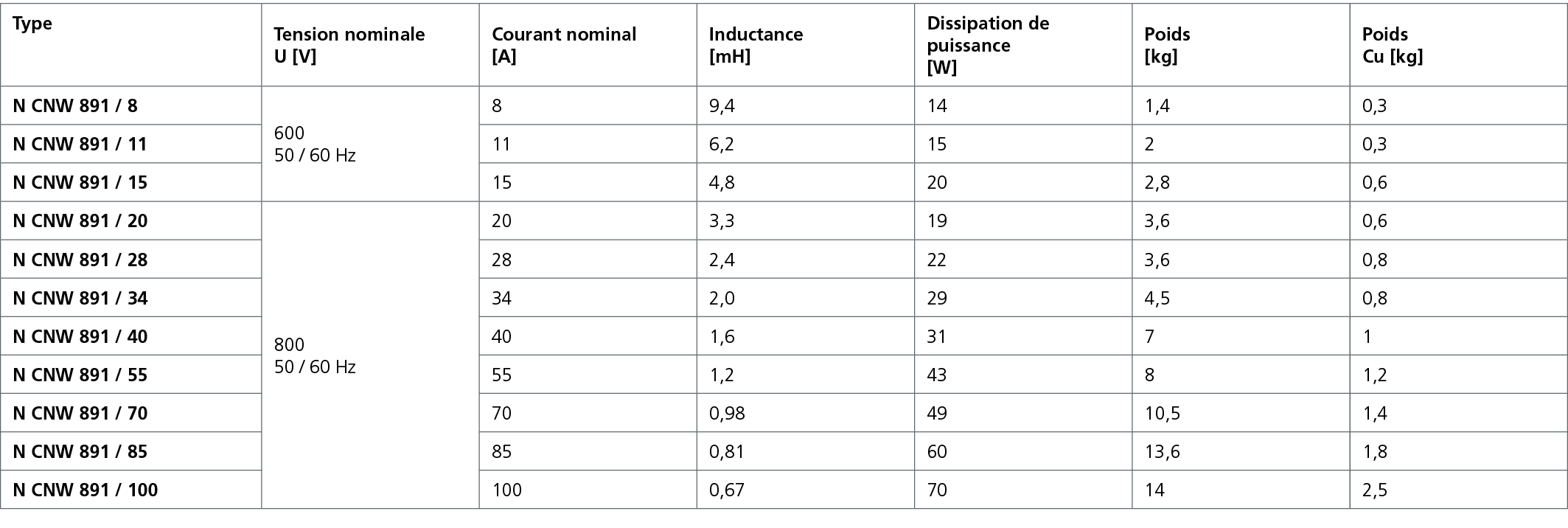

• Tension nominale : U ≤ 600 V
• Conformément à : EN 60289 / EN 61558
• Tension de test : L-PE 4 000 V, CA / 50 Hz, 60 s
• Classe d’isolation : T40/F
• Indice de protection : IP00
• Catégorie climatique : DIN CEI 60068-1
• Surcharge : 1,5 x Irated 1 min/h
• Conception : debout sur l’angle du pied
