Motordrossel N CNW 854

Dreiphasen-Motordrossel

REO Motordrossel N CNW 854

完整的目录

下载我们丰富的产品目录,发现更多REO产品

Datenblatt

Alle Daten und Konfigurationen finden sie in unserem Produktdatenblatt.

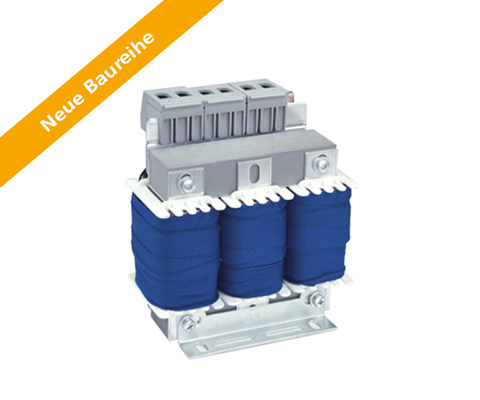

Motordrossel N CNW 854

Dreiphasen-Motordrossel

Beschreibung

NEUE BAUREIHE!

Die neue Baureihe punktet nicht nur durch eine schnellere Lieferzeit, sondern auch durch die Ressourcenschonung sowie die Effektivitätssteigerung.

Spannungsanstieg (< 200V / µs) und Verzerrungen reduzieren – elektrische Verbraucher optimal schützen.

Neben den Spannungsanstiegen gibt es eine beträchtliche Menge von symmetrischen und asymmetrischen Stromverzerrungen, welche an der Motorzuleitung durch die schnelle Umschaltung der Leistungshalbleiter erzeugt werden. Diese werden mit zunehmender Kabellänge immer ausgeprägter. Diese Störungen können die Leistungsfähigkeit des Motors durch laute Geräusche und in extremen Fällen durch eine Überhitzung beeinträchtigen. Hier kann eine Motordrossel Abhilfe schaffen. Die Motordrossel reduziert den Spannungsanstieg und die Spannungsspitzen zwischen den Leitern. Weiterhin wird der Strom geglättet.

Verluste und Erwärmung werden minimiert und der Ableitstrom reduziert. Es können längere Motorleitungslängen eingesetzt werden. Die Motorisolation wird geschützt und somit die Lebensdauer erhöht. Ebenfalls dämpft die Motordrossel auch die leitungsgebundenen Störungen im unteren Frequenzbereich sehr gut. Die Verluste und die typischen Geräusche im Motorblech werden reduziert. Spannungsanstiege werden auf ( < 200V / µs reduziert. )

Erhöhung der Lebensdauer von Motoren, Senkung der Flankensteilheit du / dt gegen Erde und zwischen den Phasen, Reduzierung der Motorgeräusche, Stromglättung.

Vorteile

  • Schutz für elektrische Verbraucher
  • Begrenzung des Spannungsanstiegs auf < 200V/µs
  • verlängerte Lebensdauer für elektrische Verbraucher
  • Reduzierung der Motorgeräusche
  • geringe Ableitströme am Motor
  • längere Motorleitungen möglich
  • einfache Montage
  • kompakte Bauform
  • Fertigung nach UL Isolationssystem E251513 möglich

Typische Anwendungen

Antriebstechnik für Motorantriebe, z. B. Maschinenbau, Pumpen, Fördertechnik, Lüftungs- und Klimatechnik, Robotertechnik, Automatisierungstechnik, Stromversorgungen

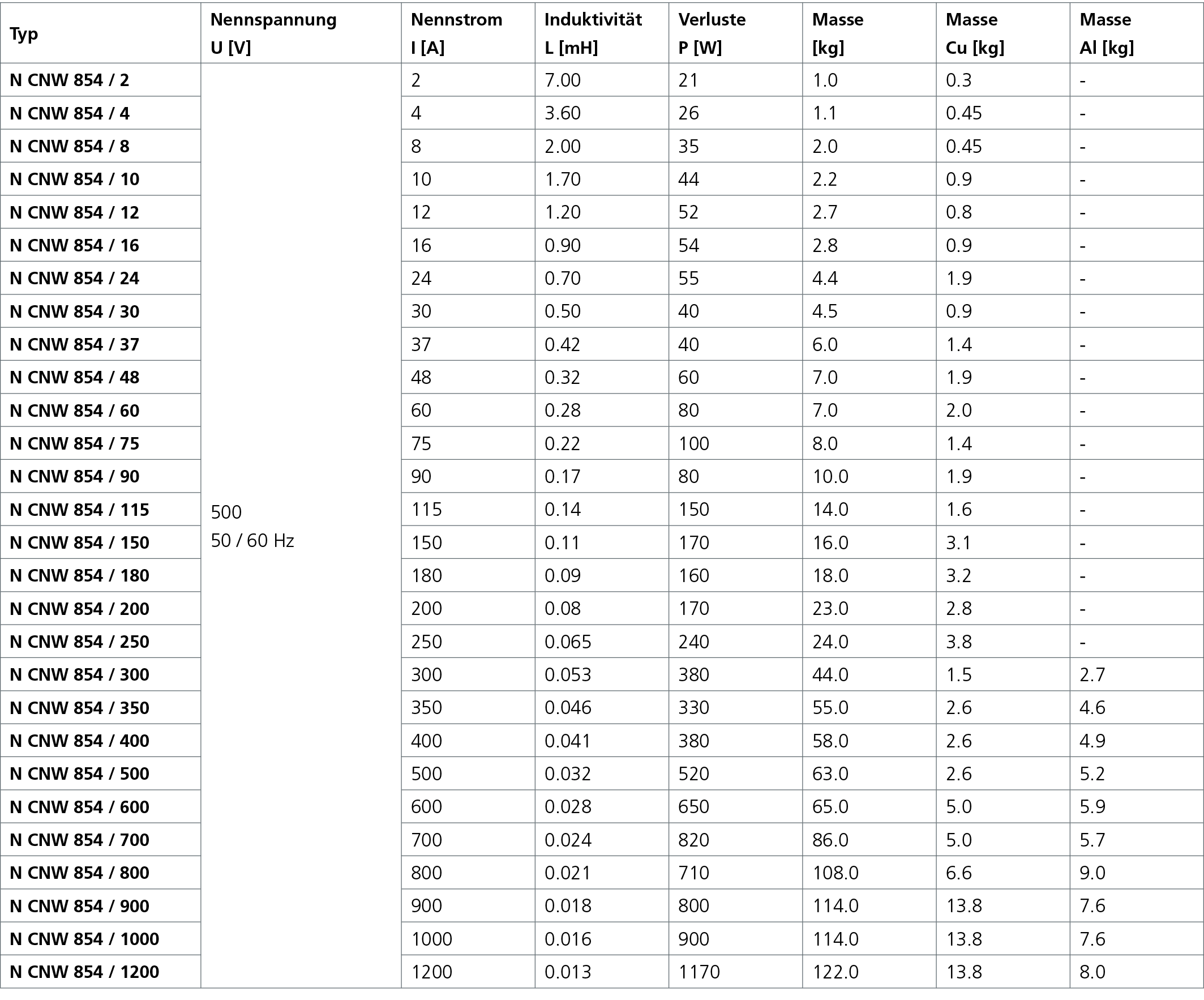

Technische Daten

  • Reduzierung des Spannungsanstiegs du/dt auf < 200V/µs
  • Drehfeldfrequenz: 0 – 60 Hz
  • Taktfrequenz des Umrichters: bis 150 A >4kHz, ab 150 A >1,5KHz
  • gemäß: EN 60289 / EN 61558
  • Prüfspannung: L-L 2500 V, AC/50Hz 60s; L-PE 2500 V, AC/50Hz 60s
  • Isolierstoffklasse: T40/F
  • Schutzart: IP00
  • Klimakategorie: DIN IEC 60068-1
  • Überlast: 1,5 x INenn 1 min / h
  • Umgebungstemperatur: 40 °C
  • Bauform: auf Fußwinkel stehend

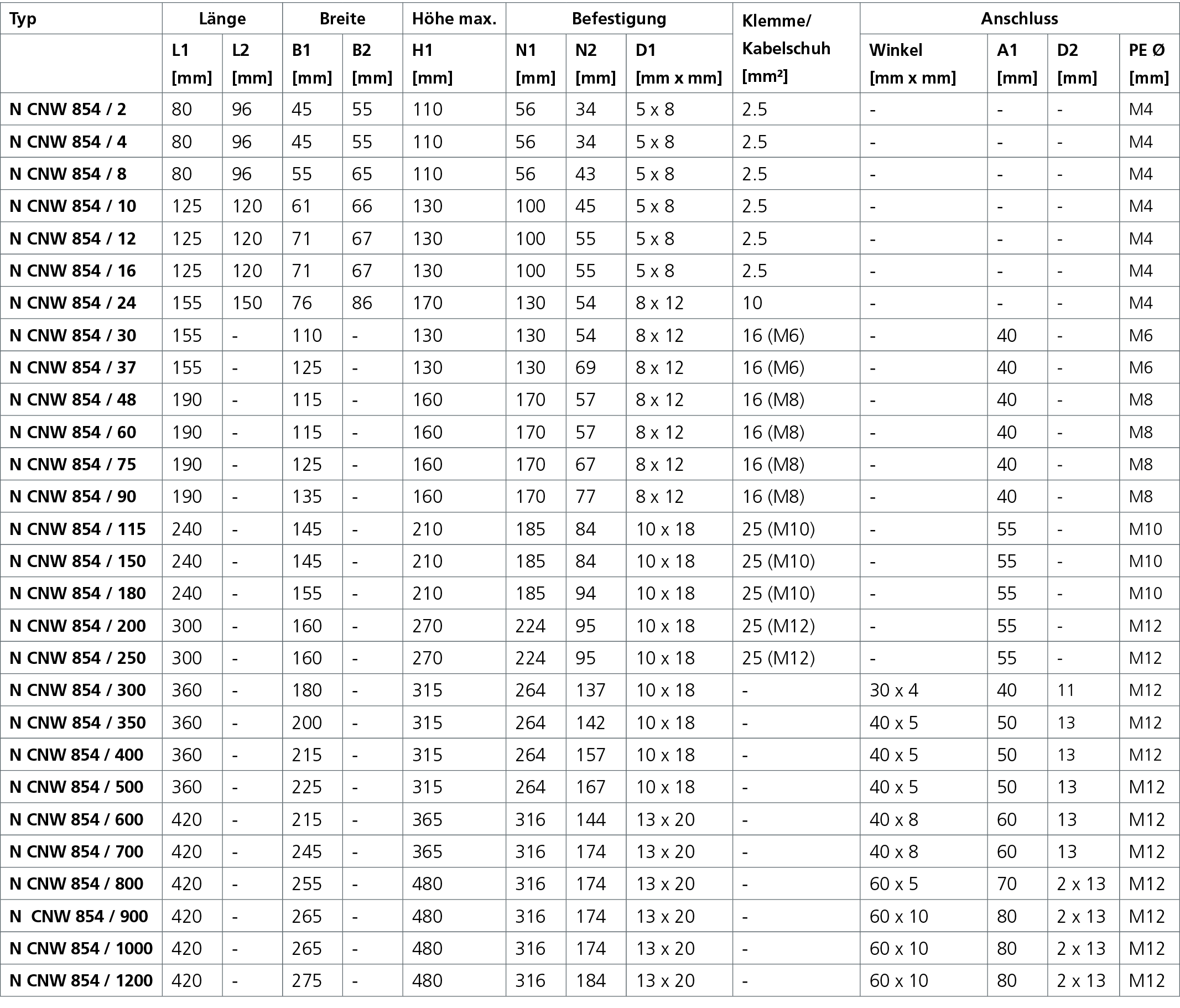

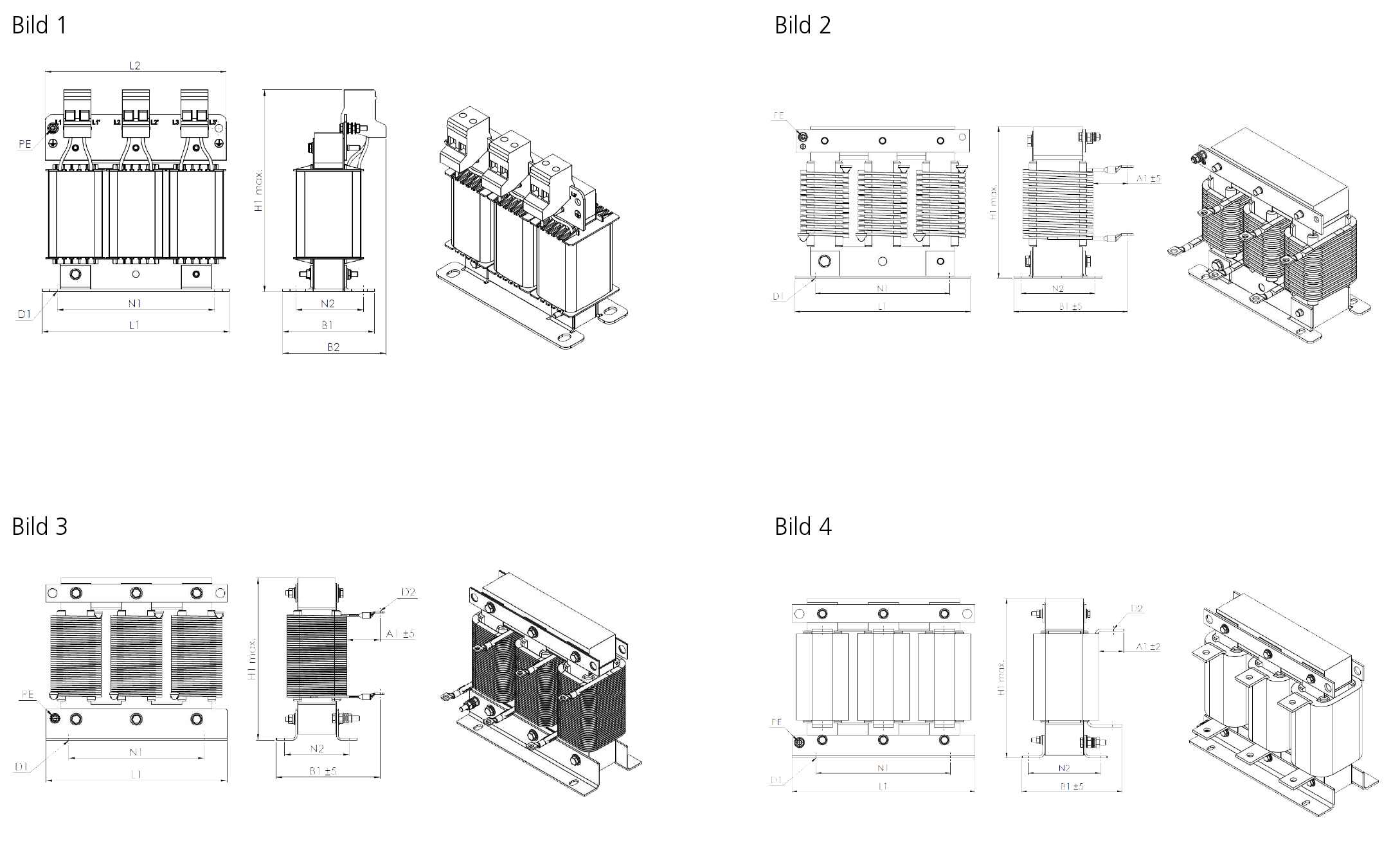

Abmessungen in mm
