DV/Dt -Inductance N CNW 806

Filtre dv/dt triphasé

REO du/dt Drossel N CNW 806

完整的目录

下载我们丰富的产品目录,发现更多REO产品

Fiche technique

Toutes les données et configurations peuvent être trouvées dans notre fiche produit.

DV/Dt -Inductance N CNW 806

Filtre dv/dt triphasé

Description

Réduit l’élévation de la tension à < 500 V/µs ; les appareils électriques et l’isolation sont protégés à moindre coût.

Une méthode simple et peu coûteuse pour réduire l’augmentation de la tension consiste à utiliser un filtre du/dt ou un papillon des gaz. Il atténue l’augmentation de la tension à des valeurs acceptables et empêche les surtensions des longues lignes d’alimentation.

Les pertes et l’échauffement sont minimisés, et le courant de fuite est réduit. La limitation du taux d’augmentation de la tension protège l’isolation du moteur, ce qui allonge la durée de vie de ce dernier.

En outre, les interférences électromagnétiques peuvent être réduites à une plage de rayonnement comprise entre 1 et 30 MHz.

Avantages

  • Protection des appareils électriques
  • Limitation de la montée en tension à <500 V/us
  • Prolongation de la durée de vie des appareils électriques
  • Faibles courants de fuite sur le moteur
  • Pertes réduites
  • Construction facile
  • Conception compacte
  • Possibilité de production selon le système d’isolation UL E251513

Applications types

Systèmes d’entraînement des moteurs, génie mécanique, ascenseurs/escaliers mécaniques, conduites, technique de convoyage, ventilation et climatisation, robotique, technique d’automatisation, alimentation électrique et éoliennes

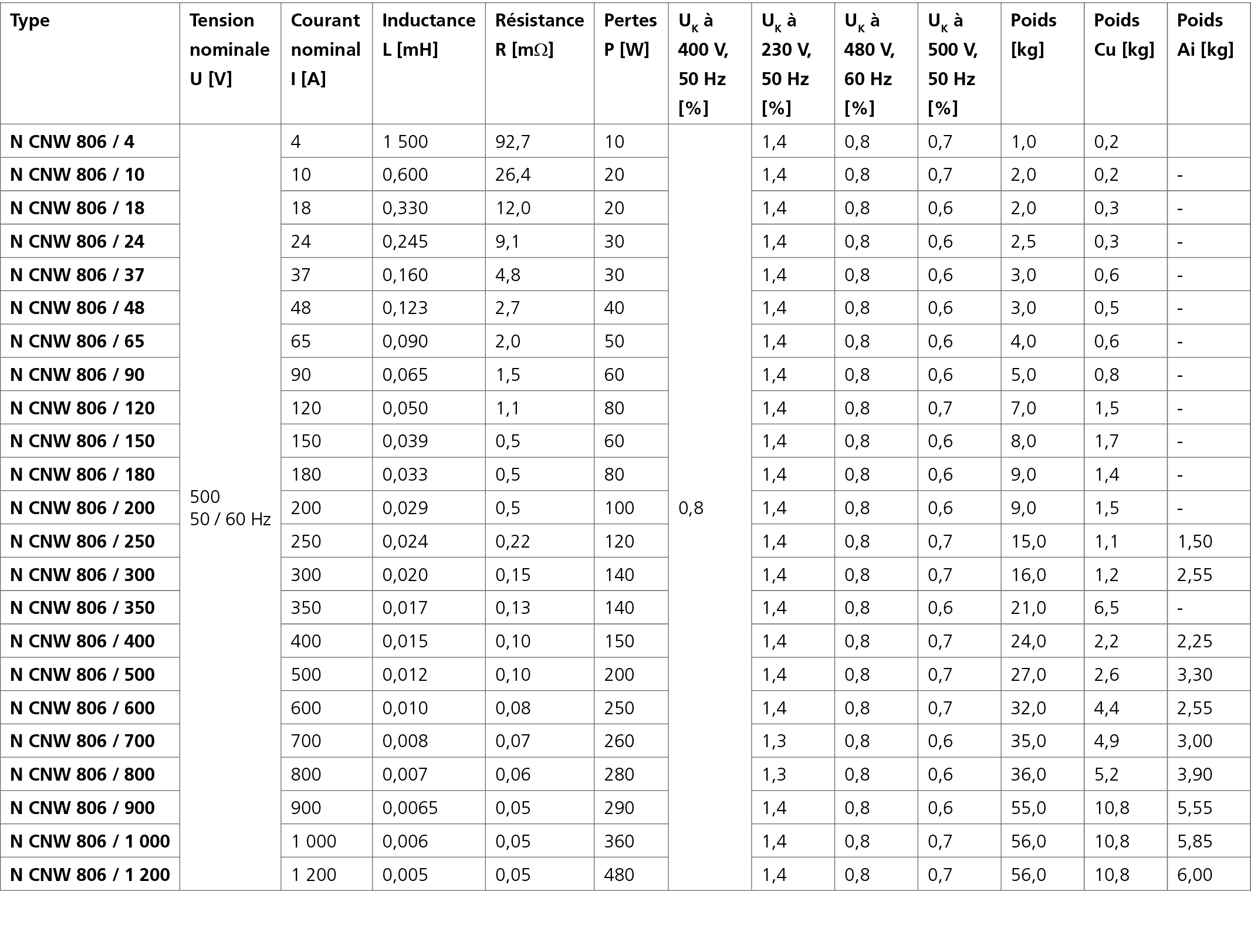

Spécifications techniques

  • Tension nominale : U ≤ 3 x 500 V
  • Réduit l’élévation de la tension à < 500 V/µs Fréquence du champ : 0-60 Hz Entraînement
  • fréquence de commutation : jusqu’à 150 A >4 kHz, à partir de 150 A >1,5 KHz
  • Conformément à : EN 60289 / EN 61558
  • Tension de test : L-L 2 500 V, CA/50 Hz 60 s ; L-PE 2 500 V, CA/50 Hz 60 s
  • Classe d’isolation : T40/F
  • Indice de protection : IP00
  • Catégorie climatique : DIN CEI 60068-1
  • Surcharge : 1,5 x INenn 1 min/h
  • Température ambiante : 40 °C
  • Conception : monté sur pied

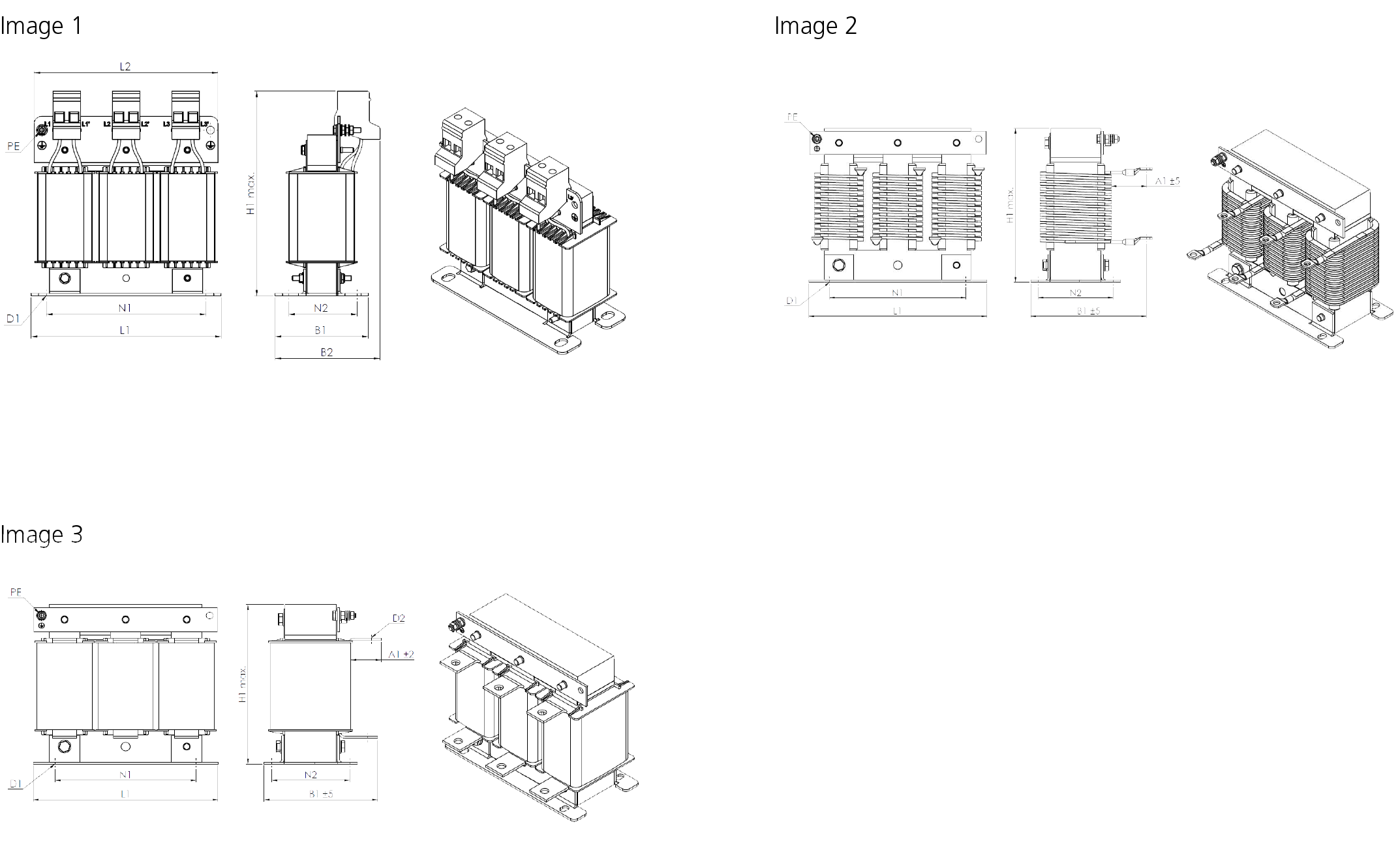

Dimensions en mm
