Filtr EMC REO CNW 307

Filtr jednostopniowy

Opis

Filtr kombinowany CNW 307 odciąża sieć zasilającą poprzez kompensację mocy biernej harmonicznych. Harmoniczne są zredukowane do THD <60%. Poprawia to wydajność i odciąża linię. Dławik liniowy ogranicza również występujące zakłócenia liniowe, takie jak szczyty prądowe i zapady napięcia w sieci. Aby zachować zgodność z normą EN 610003-2 lub IEEE 519, zalecamy stosowanie serii CNW 898. Zintegrowany filtr liniowy tłumi bardzo wysokie asymetryczne i symetryczne prądy w.cz. powodowane przez przetwornik.

Zalety

Kompaktowa konstrukcja
Różne połączenia (zaciski / kable / szyny)
Łatwy i szybki montaż
Tłumienie harmonicznych prądu
Ograniczenie prądów rozruchowych
Redukcja zakłóceń sieci, szczytów prądu i spadków napięcia
Zwiększona żywotność tranzystorów IGBT
Niskie szumy pracy

Typowe zastosowania

Zastosowania: Tłumienie zakłóceń przetwornic częstotliwości z tranzystorami IGBT i redukcja harmonicznych PFC (korekcja współczynnika mocy) i komutacja (przewodzenie prądu między tyrystorami) za pomocą szybko przełączających się półprzewodników.

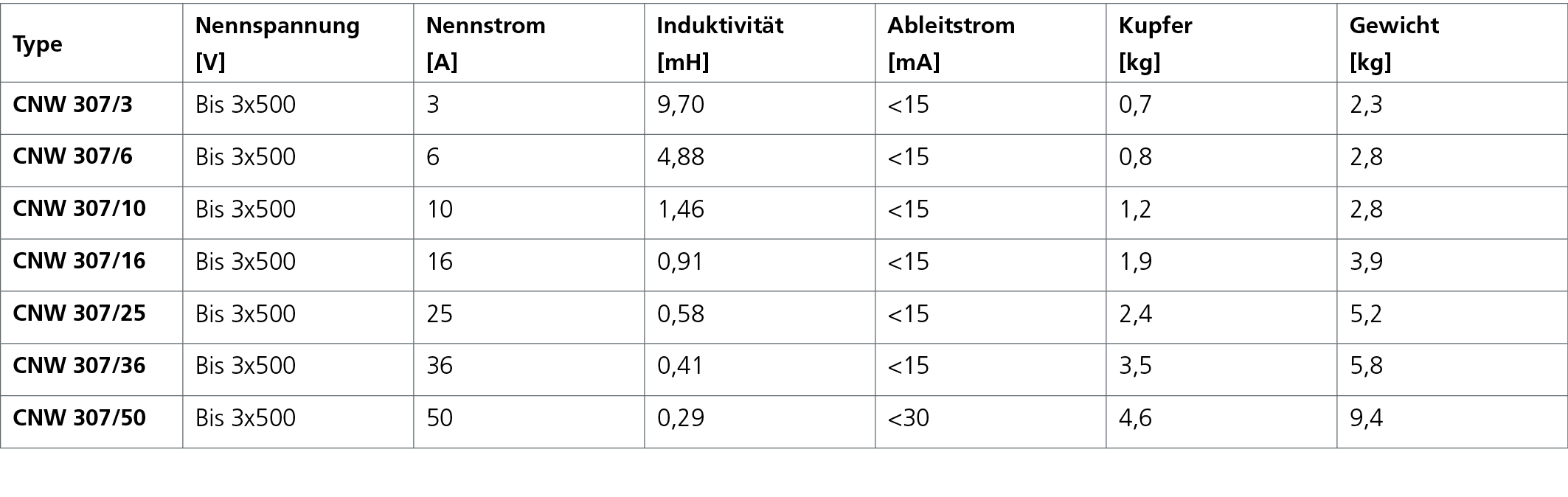

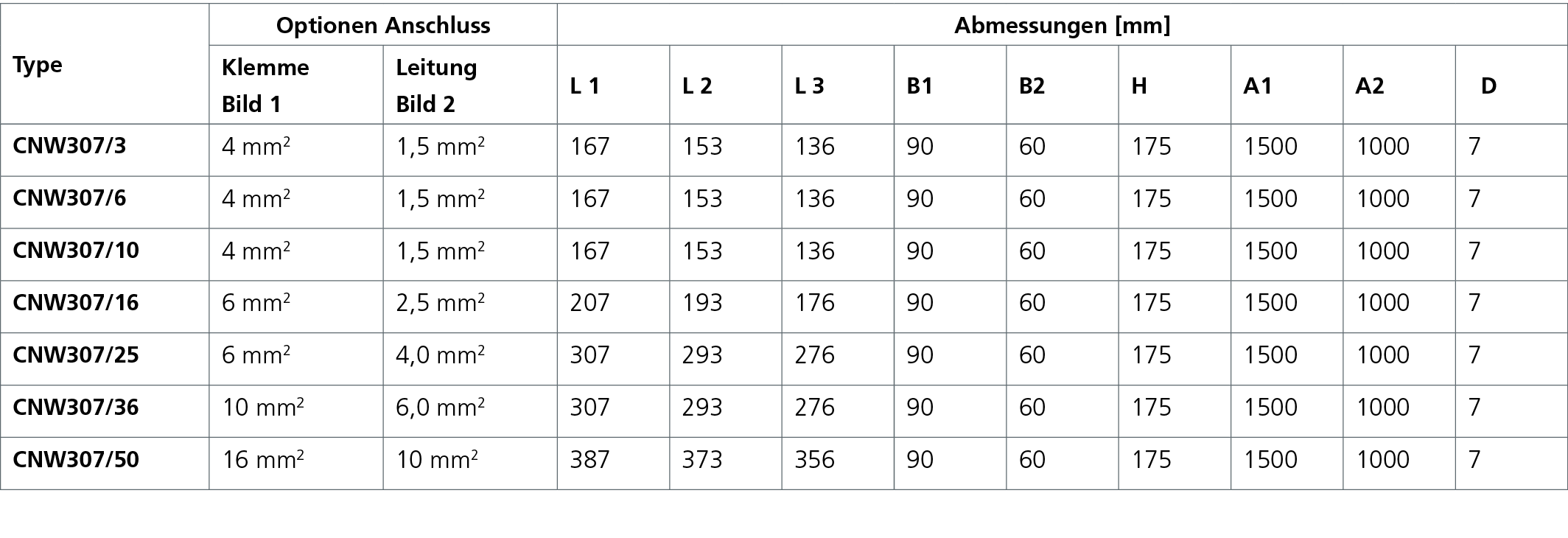

Dane techniczne

Zgodny z: VDE 0565-3-1 / EN 133200
Napięcie zasilania: L-L 2100 V, DC 1s, L-PE 2700 V, DC 1s
Przeciążalność: 1,5 x In przez 1 min/h
Kategoria klimatyczna: DIN IEC 60068-1
Napięcie znamionowe: 500 V
Prąd znamionowy: 3 – 50 A
(1) Spadek napięcia na dławiku sieciowym: Dławik sieciowy w modelach CNW 307/3 i CNW 307/6 ma napięcie zwarcia 4%. Dla prądów znamionowych większych od 10 A dławiki mają napięcie zwarcia 2%.
(2) Prąd upływu filtrów sieciowych: Dane techniczne pokazują maksymalny prąd upływu w normalnych warunkach pracy. Jeśli dwie fazy zostaną przerwane, prąd upływu może wzrosnąć do 6-krotności wartości.
Dla Europy:
Napięcie zwarcia Uk: 2% (przy 400 V) Spadek napięcia: 4,6 V / gałąź
W Ameryce:
Częstotliwość: 60 Hz Napięcie zwarcia Uk: 4,8% (przy 200 V) Spadek napięcia: 5,5 V / gałąź
