EMV Filter CNW 102

Einphasen-Netzfilter (2 Leiter, zweistufig)

Beschreibung

Empfohlener Filter für die Entstörung nach EN 55011, Klasse B und EN 61800-3, Kategorie C1.

Preisgünstiger Filter, der durch seine kleinen Abmessungen und die sehr guten Dämpfungswerte bei zweistufigem Aufbau gut zur direkten Montage im Gehäuse einer Störquelle geeignet ist. Der Filter ist auch als Version mit geringem Ableitstrom sowie als spezielle Medizinversion (ohne Y-Kondensatoren) erhältlich.

Optional kann der Filter auch mit Überspannungsschutz geliefert werden.

Durch den Anschluss mit isolierten Flachsteckern kann eine schnelle Montage durchgeführt werden. Es sind aber auch Versionen mit anderen Anschlussmöglichkeiten (Klemme / Litze) realisierbar.

Vorteile

  • kleine Abmessungen
  • schneller Anschluss
  • berührungssicher beim Einsatz isolierter Flachstecker
  • sehr hohes Dämpfungsverhalten bei kleinem Ableitstrom
  • auch als Medizinversion oder Version mit geringemAbleitstrom erhältlich
  • optional mit Überspannungsschutz
  • UL-Abnahme der kompletten Baureihe – E217177 (nicht für N- und MED-Versionen)

Typische Anwendungen

Schaltnetzteile der Industrieelektronik, Frequenzumrichter für Motorantriebe, Stromversorgungen, Medizin- und Telekommunikationstechnik, DC-Applikationen

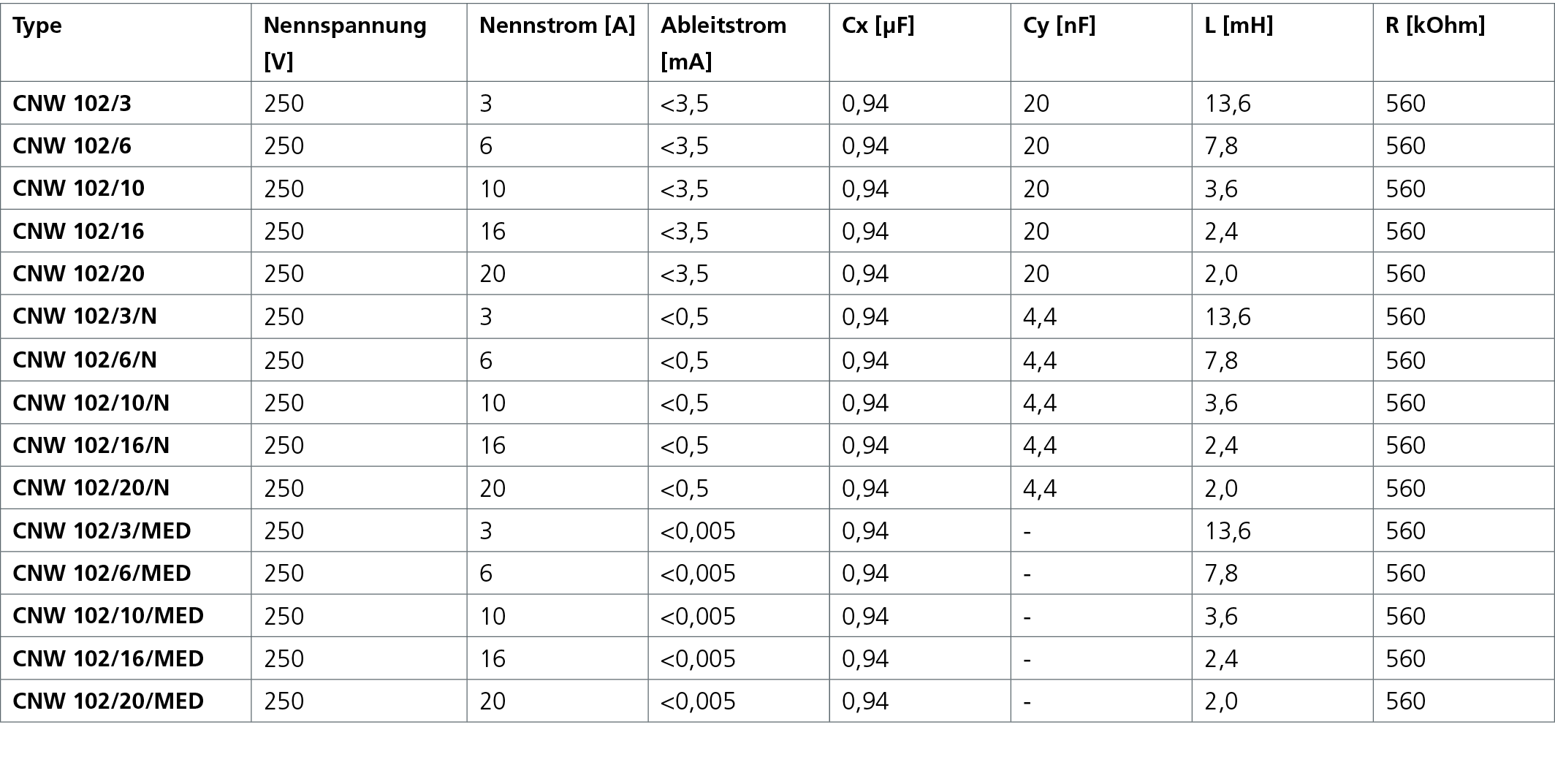

Technische Daten

  • Gemäß: VDE 0565-3 / IEC 950 / UL 1283
  • Prüfspannung: L-N 2100 V, DC 1s, L/N-PE 2700 V, DC 1s
  • Überlast: 1,5 x I 1 min/h
  • Klimakategorie: DIN IEC 68 Teil 1 25/085/21

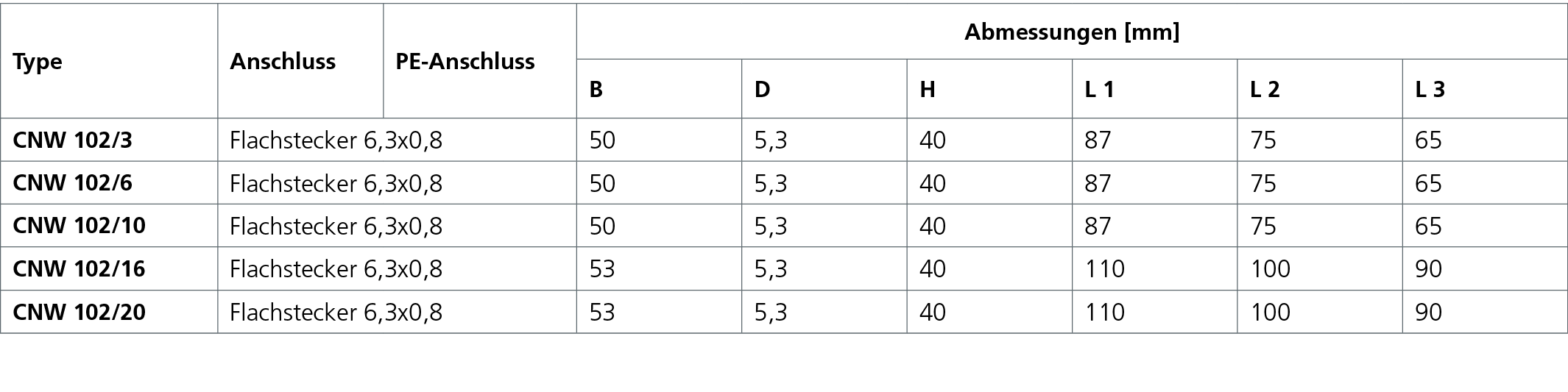

Abmessungen in mm
