AKTIVER STROMWANDLER Baureihe WKO-2C

Doppelkern-Kompensations-Stromwandler

Beschreibung

REO hat eine neue Generation des Closed Loop (C/L) Stromwandlers entwickelt. Die patentierte Doppelkerntechnologie und die neuesten Hall-Elemente ermöglichen einen erweiterten Frequenzgang und genauen Phasengang bis zu 150kHz.

Die komplett überarbeitete Elektronik sorgt dafür, dass der C/L Stromwandler eine bessere Driftkompensation hat und ein erweiterter Temperaturbereich von -40°C bis +85°C erreicht wird.

Der innovative modulare Aufbau ermöglicht eine hohe Flexibilität der Montage.

Alle REO Stromwandler der WKO-2C Serie arbeiten nach dem bewährten Kompensationsprinzip und sind zur Messung von Gleich- und Wechselströmen geeignet.

Gemäß:

  • EN50178
  • EN50121, EN55011
  • IEC61869-1, IEC61869-8, IEC61010-1
  • UL94-V0 – UL Norm: alle Bauteile sind UL-gelistet

Vorteile

  • hohe Strommessgenauigkeit von 0,3%
  • der modulare Aufbau bietet universelle Montagemöglichkeiten
  • geringere Empfindlichkeit gegenüber äußeren Magnetfeldern
  • bidirektionale und isolierte Strommessung
  • Stromausgang
  • REO Doppelkerntechnologie
  • Herstellung mit UL-gelisteten Materialien

Typische Anwendungen

  • Leistungselektronik: AC- DC-Motorsteuerung, Inverter Technik, Antriebssteuerung
  • Bahntechnik: Antriebssteuerung
  • Erneuerbare Energie: Steuerung und Überwachung Windkraftanlagen

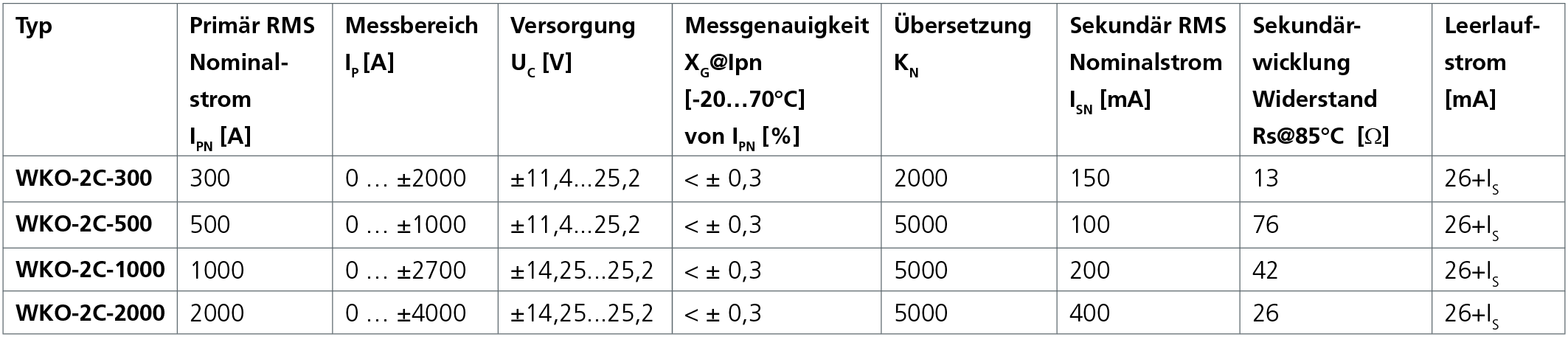

Technische Daten

  • Genauigkeit: besser als 0,3%
  • Umgebungstemperatur: -40°C … +85°C
  • Lagertemperatur: -40°C … +90°C
  • Primärnennstrom : 300 – 2000 A
  • Messbereich : 0…4000 A
  • Frequenzbereich : DC – 150 kHz

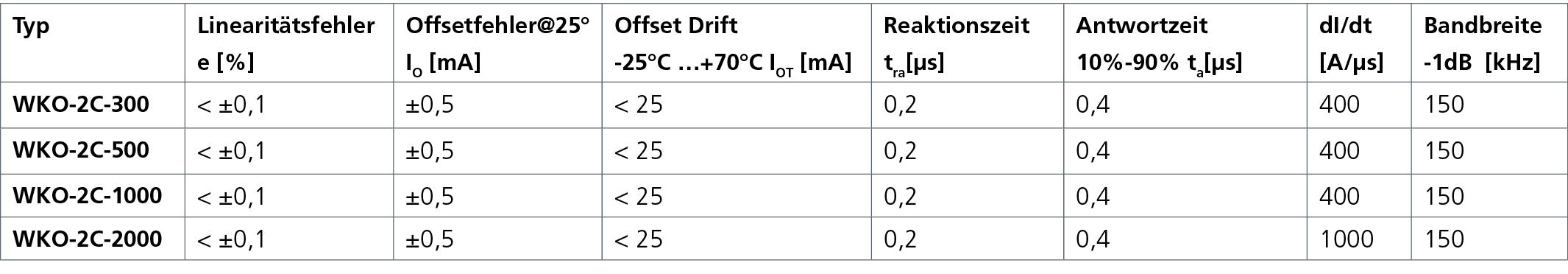

Genauigkeit und dynamische Daten

Isolationsdaten

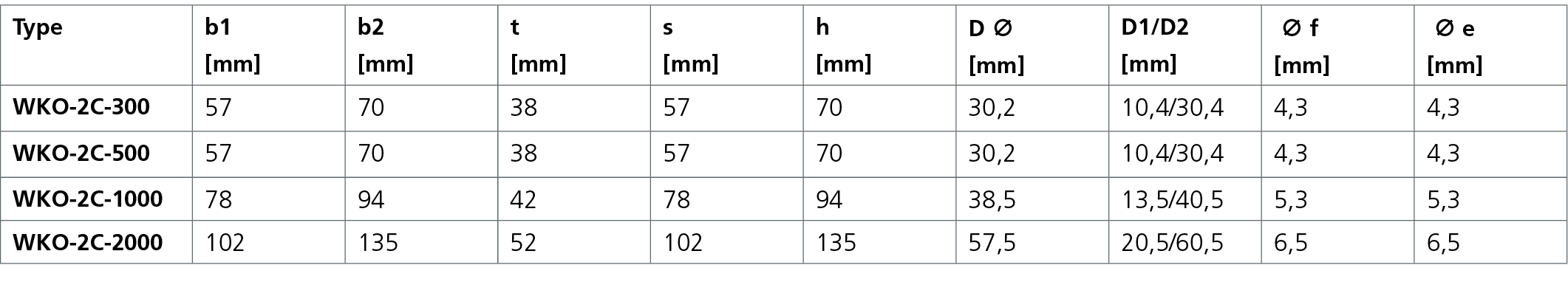

Mechanische Daten
