AKTIVER STROMWANDLER Baureihe WDI
AC/DC-Direktabbildende Stromwandler (Open-Loop-Wandler)
Datenblatt
Alle Daten und Konfigurationen finden sie in unserem Produktdatenblatt.
Zertifizierungen
AKTIVER STROMWANDLER Baureihe WDI
AC/DC-Direktabbildende Stromwandler (Open-Loop-Wandler)
Beschreibung
Direktabbildender Stromwandler (Open-Loop-Wandler)
Der Stromsensor WDI ist ein direktabbildender Stromwandler und ist zur Messung von Gleich- und Wechselströmen ausgelegt. Der Primärstromfluss erzeugt einen Magnetfluss und dieser wird mittels eines Magnetkreises und Hallsensors im Luftspalt ausgewertet. Mit einer elektronischen Schaltung wird das Signal des Hallsensors aufbereitet und am Ausgang ein exaktes Abbild des Primärstroms mit einer Spannung ausgegeben.
Vorteile (elektrisch)
- Messung von Gleich- und Wechselströmen
- Spannungsausgang
- niedrige Leistungsaufnahme
- keine zusätzlichen Verluste im Messkreis
- hochwertige Isoliermaterialien nach UL gelistet
- sichere elektrisch getrennte Primär- und Sekundärstromkreise
- gutes Preis- Leistungsverhältnis
Vorteile (mechanisch)
- geringes Gewicht
- robuste Gehäusebauformen (horizontale/vertikale Montage)
- Anschlüsse: Klemmen, Stecker, Flachstecker oder Kabel
- vielseitiges Gehäuseangebot mit unterschiedlichen Durchstecköffnungen
Typische Anwendungen
Industrie, Erneuerbare Energien, Bahntechnik, Energie-, Automatisierungs- und Gebäudetechnik

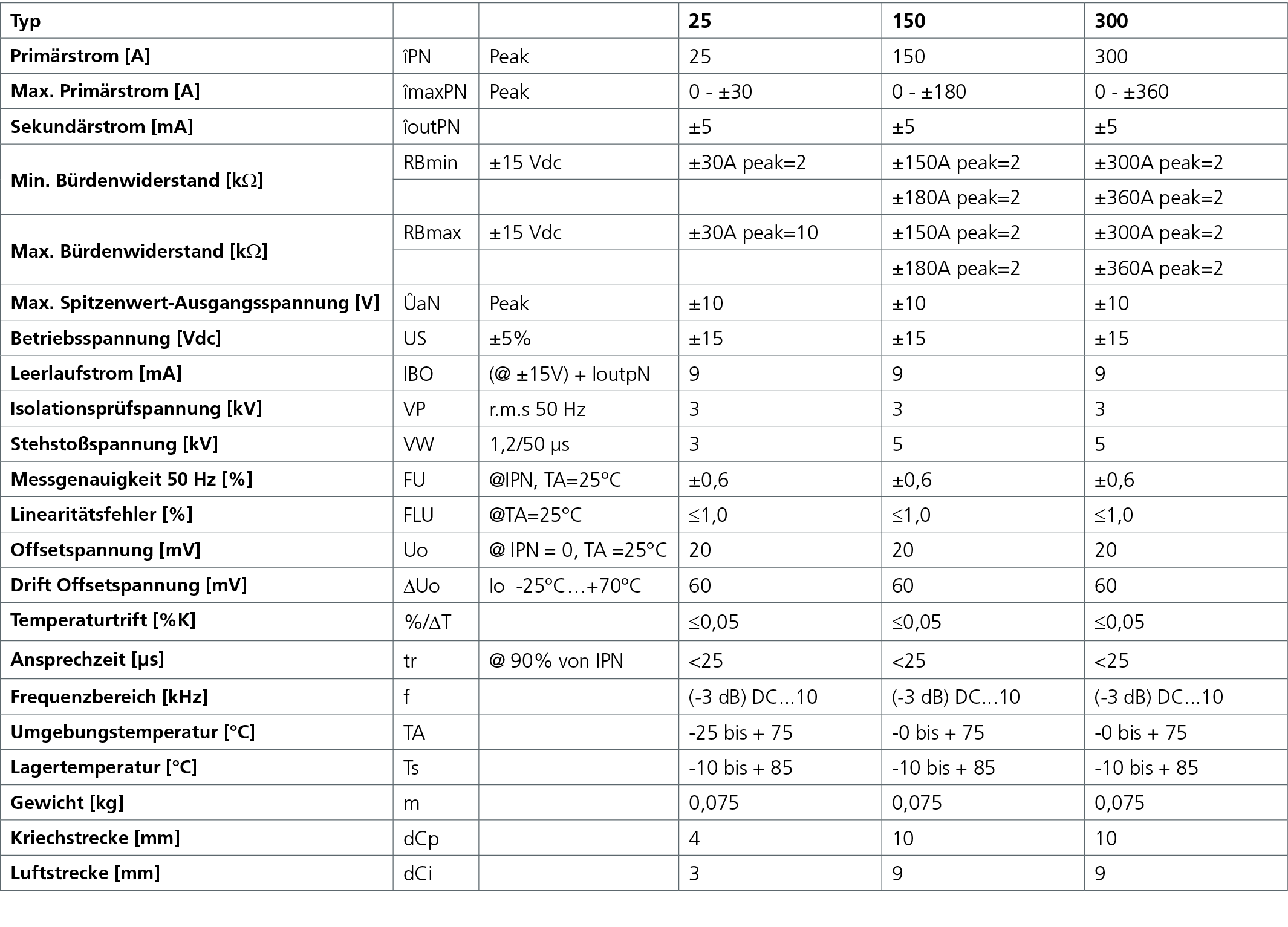

Technische Daten

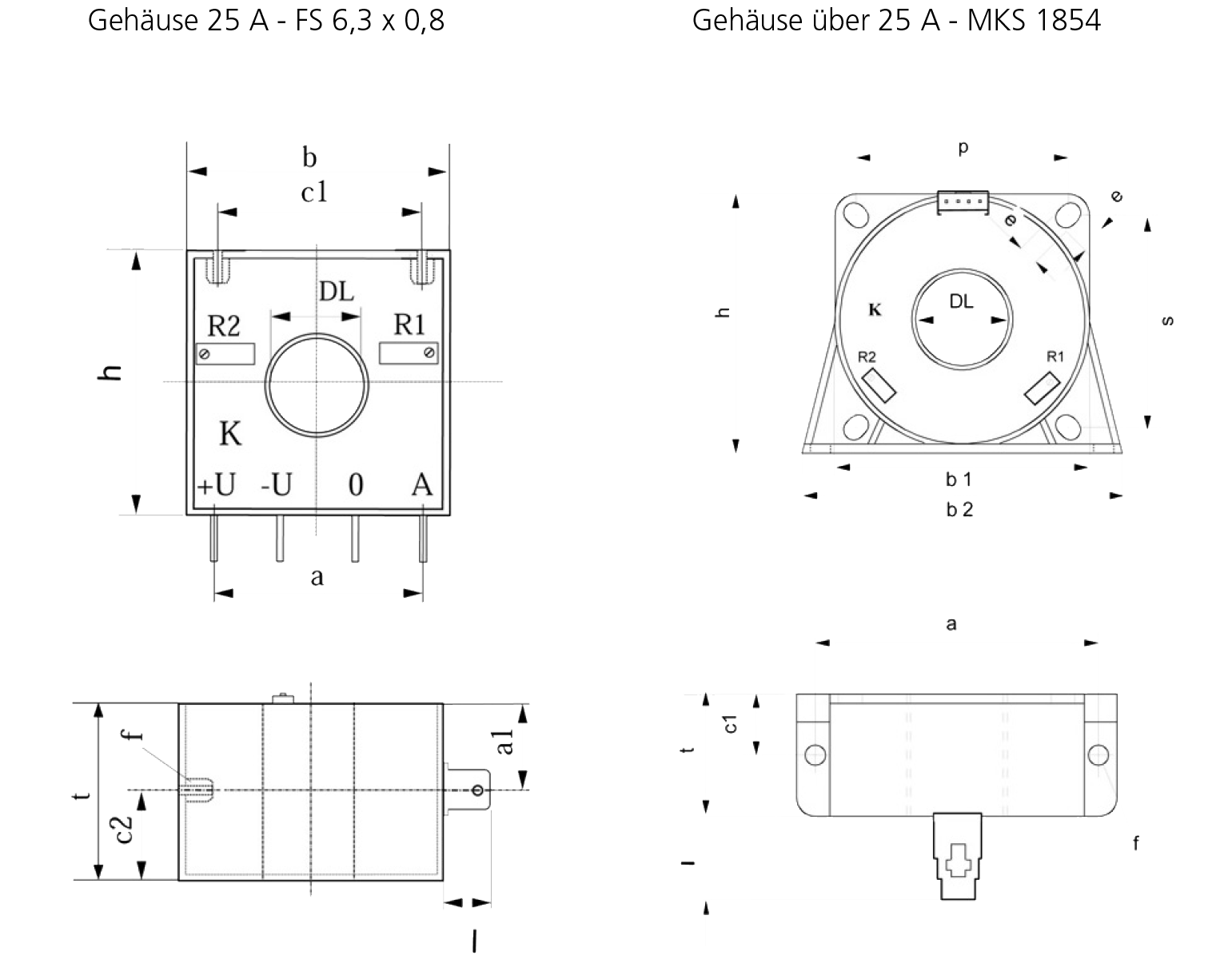

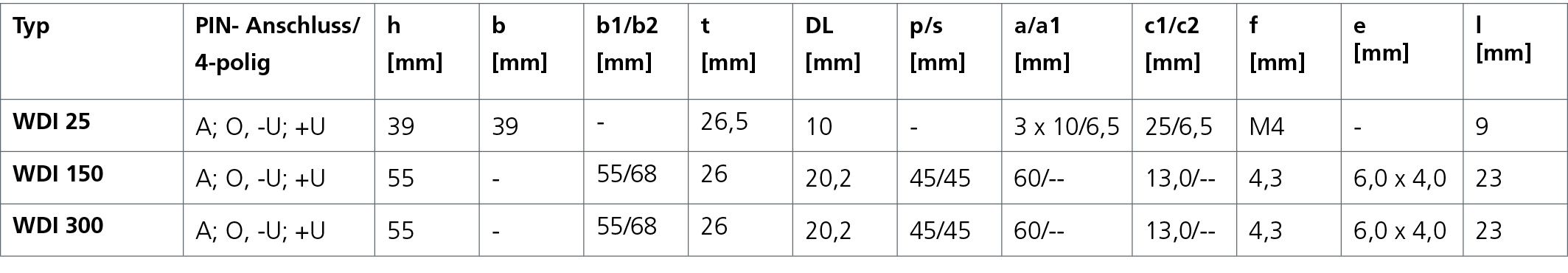

Abmessungen in mm
Passend zu diesem Produkt

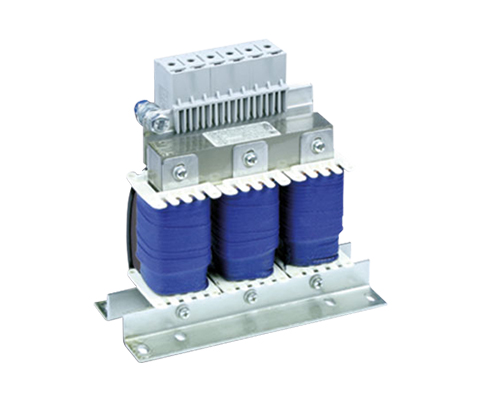

Drossel
