Przekładnik prądowy serii IN-D

Różnicowy przekładnik prądowy

REO PRZEKŁADNIK PRĄDOWY SERII IN-D


Arkusz danych

Wszystkie dane i konfiguracje znajdują się w karcie katalogowej produktu

.

Przekładnik prądowy serii IN-D

Różnicowy przekładnik prądowy

Opis

Przekładnik różnicowy umożliwia pomiar prądu różnicowego w jednofazowych lub trójfazowych przewodach zasilających lub w poszczególnych liniach. Obydwa przewody przewodzące prąd (zewnętrzny i powrotny) są prowadzone przez otwór prądowy przekładnika prądowego. Pomiar prądu odbywa się poprzez porównanie prądów w dwóch przewodach.
Każda różnica jest podawana na wyjściu różnicowego przekładnika prądowego. Zastosowanie materiałów o wysokiej przenikalności pozwala na typowe odchylenie prądu od 10 mA w górę. Szeroki otwór umożliwia bezpośrednie poprowadzenie przewodów zasilających, z wyjątkiem przewodu uziemiającego. Wysoka czułość prądowa umożliwia pomiar w kilku etapach:

  • Etap 1: Zawiadomienie o awarii
  • etap 2: alarm
  • etap 3: wyłączenie

Zalety

  • zakres pracy od 25 do 400 Hz
  • Rdzeń nanokrystaliczny
  • Przekłądnik do pomiaru prądu różnicowego
  • Wysokiej jakości materiały izolacyjne z listy UL (np. UL94-V0)
  • Bezpieczne, elektrycznie izolowane obwody pierwotne i wtórne
  • Solidna konstrukcja obudowy (do montażu poziomego/pionowego)
  • Różne rodzaje przyłączeń
  • Szeroka gama obudów z różnymi otworami przelotowymi
  • Zakres prądu róznicowego 2 – 50 A

Typowe zastosowania

Przemysł, Odnawialne źródła energii, metrologia i techniki testowania
energetyka, automatyka i technika budowlana

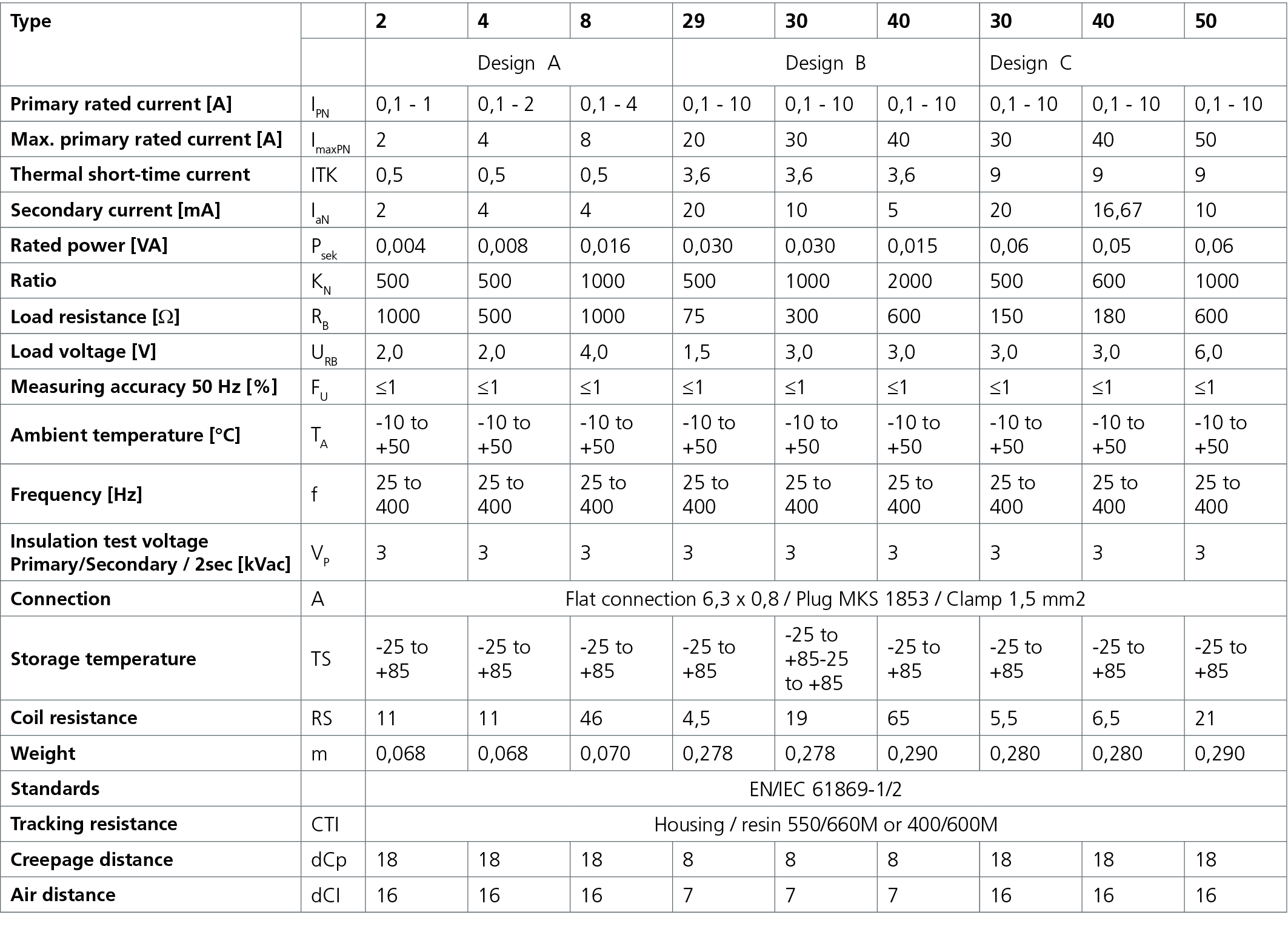

Dane techniczne

Wymiary w mm
