PASSIVER STROMWANDLER Baureihe IN-D
Differenzstromwandler
Datenblatt
Alle Daten und Konfigurationen finden sie in unserem Produktdatenblatt.
Zertifizierungen
PASSIVER STROMWANDLER Baureihe IN-D
Differenzstromwandler
Beschreibung
Der Differenzstromwandler ermöglicht an ein- oder dreiphasigen Versorgungskabeln oder Einzelleitungen die Messung des Differenzstromes. Beide stromführenden Leiter (Hin- und Rückleiter) werden durch die Stromöffnung des Stromwandlers durchgeführt.
Die Strommessung erfolgt durch den Vergleich der Hin- und Rückleiter. Jede Abweichung wird am Ausgang des Differenzstromwandlers angezeigt. Durch die Verwendung hochpermeabler Werkstoffe ist eine typische Stromabweichung ab 10 mA gegeben.
Die große Öffnung ermöglicht im weiten Bereich das direkte Durchführen der Versorgungsleitungen mit Ausnahme des Schutzleiters. Durch die hohe Stromempfindlichkeit ist eine Auswertung in mehreren Stufen möglich:
- Stufe 1: Ankündigung eines Fehler
- Stufe 2: Alarm
- Stufe 3: Abschaltung
Vorteile
- Messung ab 25 Hz bis 400 Hz
- Nanokristalliner Kern
- Wandler zur Differenzstrommessung
- hochwertige Isoliermaterialien nach UL gelistet (z.B. UL94VO)
- sichere elektrisch getrennte Primär- und Sekundärstromkreise
- robuste Gehäusebauformen (horizontale / vertikale Montage)
- variable Anschlüsse
- vielseitiges Gehäuseangebot mit diversen Durchstecköffnungen
- Differenzstrombereich von 2 – 50 A
Typische Anwendungen
Industrie, Erneuerbare Energien, Mess- und Prüftechnik, Energie-, Automatisierungs- und Gebäudetechnik

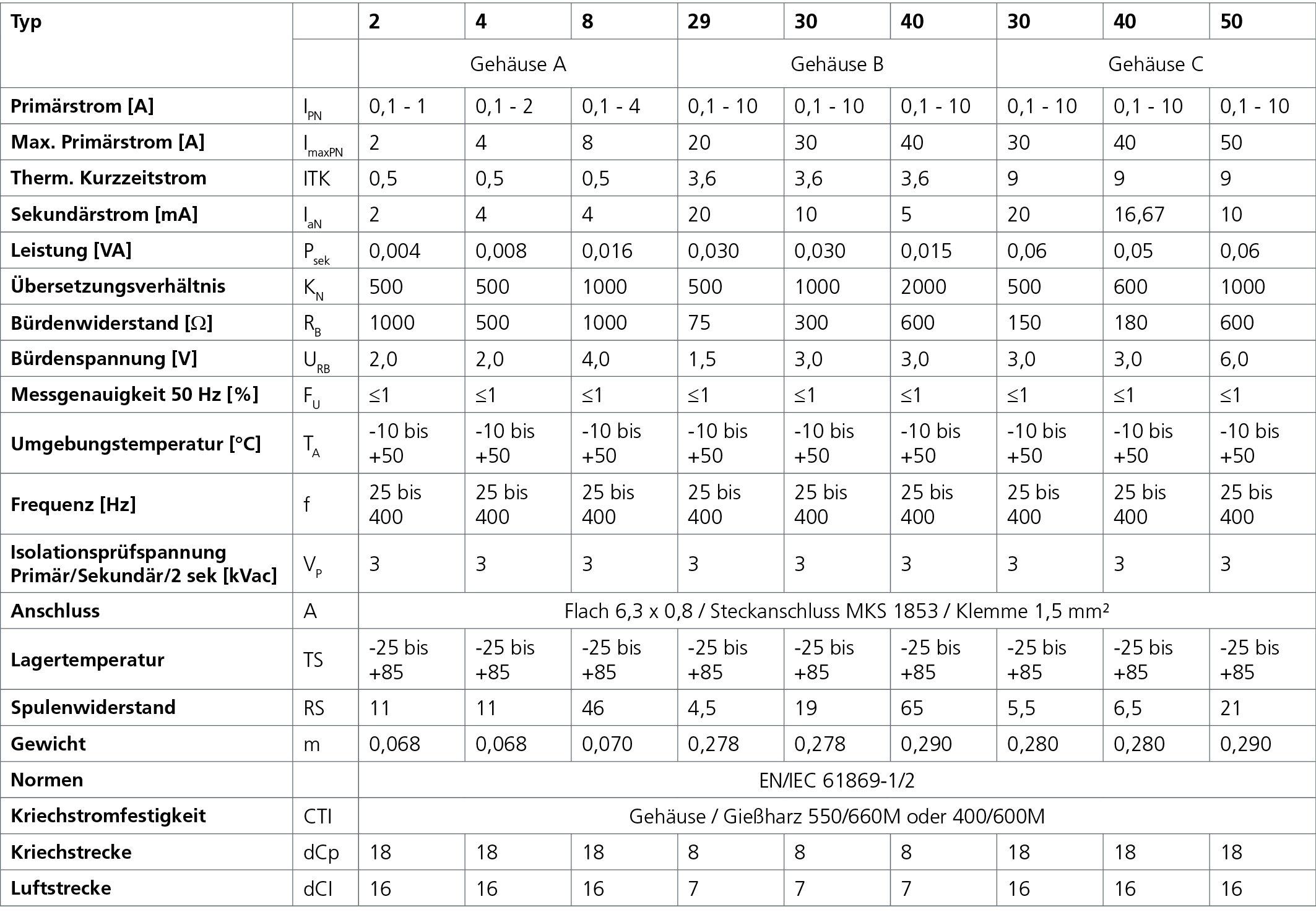

Technische Daten

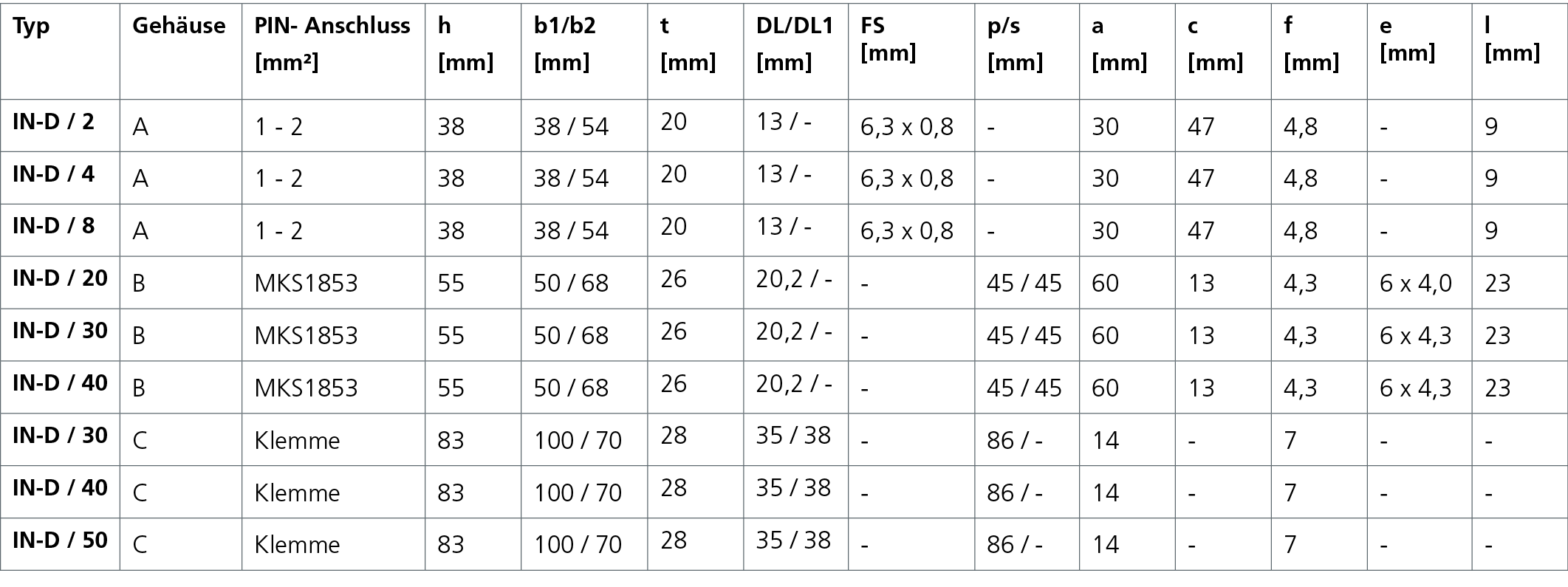

Abmessungen in mm
