Pasif Akım transformatörleri IE Serisi
Burç tipi akım transformatörleri (Teller/kelepçeler)
Datenblatt
Alle Daten und Konfigurationen finden sie in unserem Produktdatenblatt.
Sertifikalar
Pasif Akım transformatörleri IE Serisi
Burç tipi akım transformatörleri (Teller/kelepçeler)
Tanım
Burç tipi akım transformatörlerinde, müşterinin birincil kablosu muhafazadaki akım transformatörü açıklığından itilir … İtme açıklığı birincil akımın boyutuna bağlıdır.
Sargılı birincil tip akım transformatörlerinde birincil sargı ve ikincil sargı mevcuttur. Her iki sargı da kapalı toroidal çekirdek üzerine uygulanır ve yalıtımla birbirinden izole edilir. Bu ilke esas olarak birincil akımların küçük olduğu yerlerde geçerlidir. Büyük akımların doğrudan ölçülebilir daha küçük akım değerlerine orantılı dönüşümü için alçak gerilim akım transformatörleri kullanılır.
Avantajlar
- UL 94 V0 uyarınca Litz telleri veya terminalleri kullanır
- Doğrudan iletken geçişi için burç tipi akım transformatörleri kullanır
- Küçük akımlar için sargılı birincil tip akım trafosu
- Yüksek kaliteli silikon-demirden yapılmış toroidal çekirdekler
- 16 2/3 ila -400Hz düşük frekans aralığında ölçüm
- Yüksek çekirdek çıkış gücü ve yüksek kaliteli yalıtım (UL)
- Elektriksel olarak izole edilmiş birincil ve ikincil devreler
- Kolay kurulum için tasarımlar
- Çeşitli geçme aralıklarına sahip çok çeşitli yuvalar
Benzersiz Özellikleri
- Kolay kurulumlu tasarım
- Değişken bağlantılar, örn. Kelepçeler, fişler, yassı kablo fişleri, esnek örgülü tel veya baskı montajı
- Çeşitli geçmeli açıklıklara sahip çok çeşitli muhafaza
- Çok uzun kullanım ömrü
Tipik uygulama alanları
Sanayi, Yenilenebilir enerji kaynakları, Demiryolu mühendisliği, Enerji, otomasyon ve bina teknolojisi

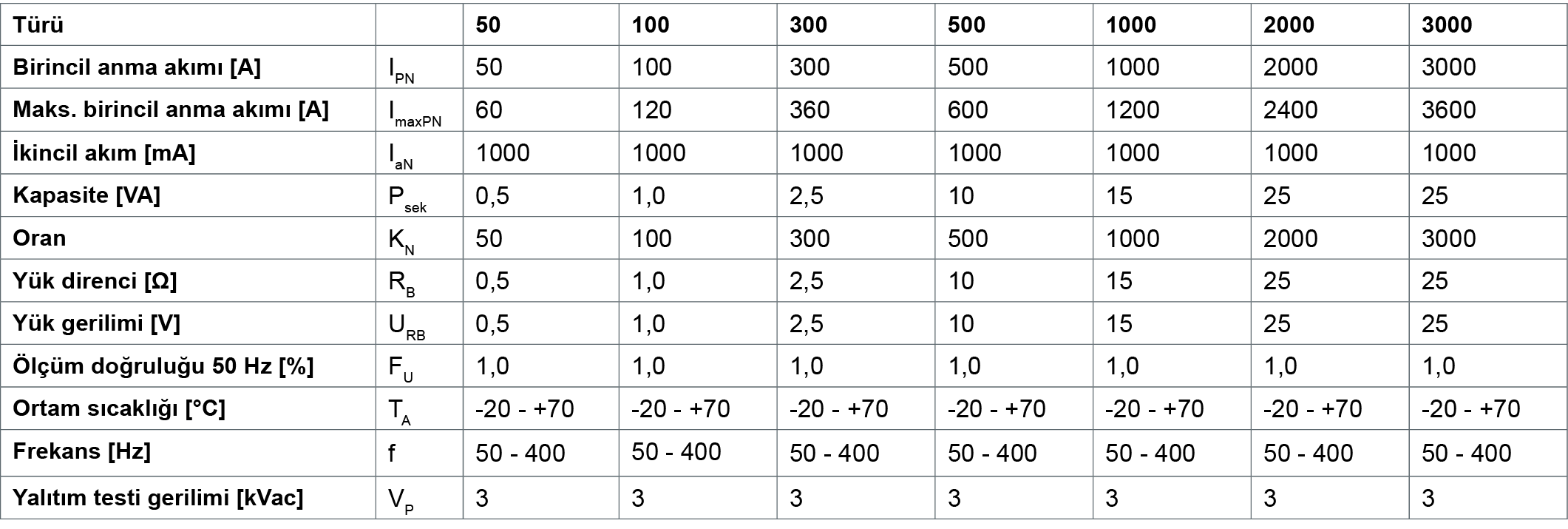

Teknik Bilgiler
